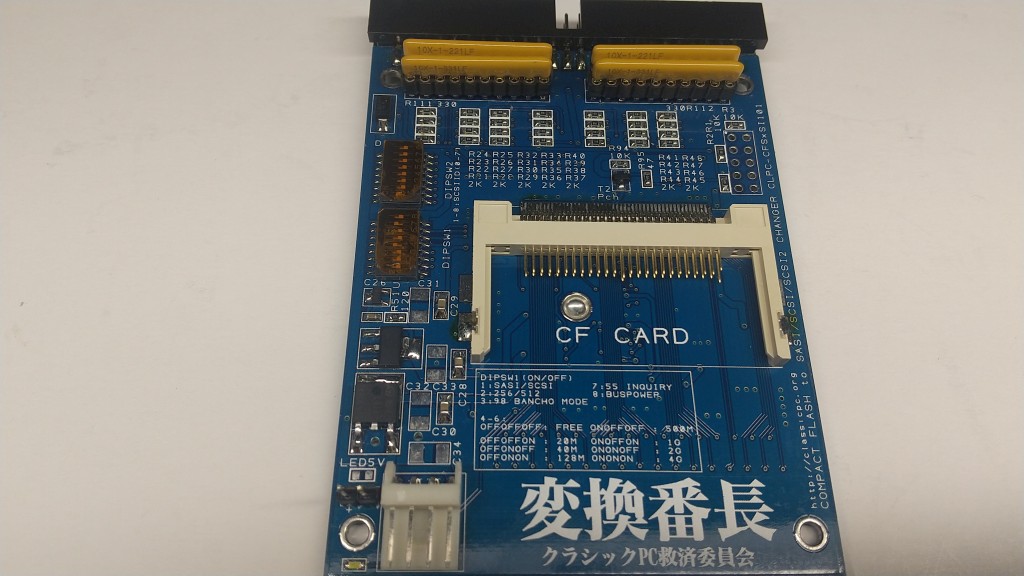

PROじゃない旧型変換番長を検証する機会があったので、ディップスイッチ設定を記しておきます
旧番長はPROの発売によりディスコンになりクラシックPC研究会からの紹介も消えましたが、今後何らかの形で
マニュアルのない中古品を手に入れた場合、
WebArchiveにも
マニュアルがダウンロードできない状態になって
いるため、その時点で設定はブラックボックスになってしまいます(昔の98用周辺機器とかいい例です)
さすがに添付マニュアルをスキャンして丸々アップするのは色々マズい気がするので、自分で解釈した
コメントを含め紹介していきたいと思います

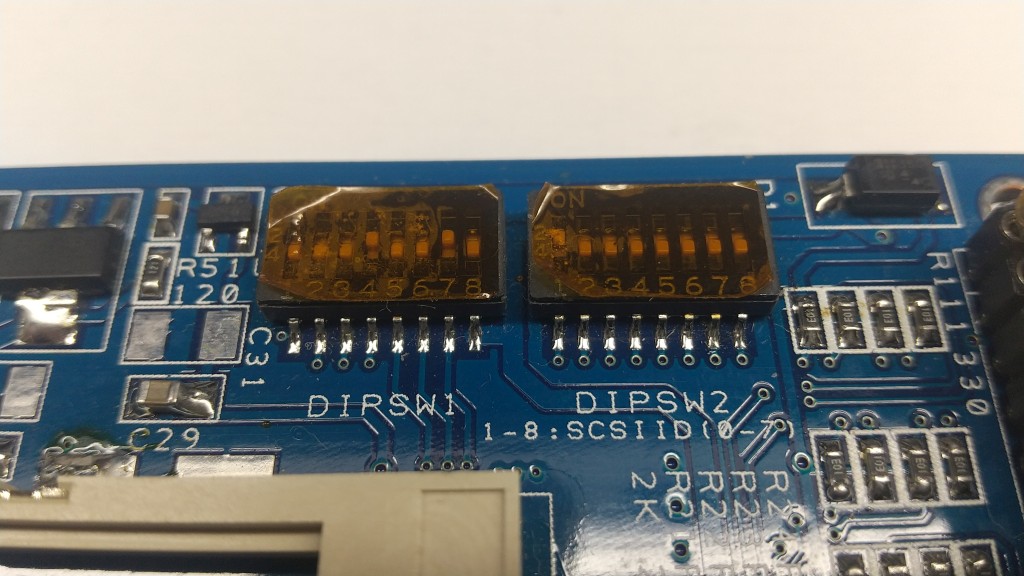

| ディップスイッチ SW1 |
| SW1 |
SASIモード切替 |
ON：有効 |
OFF：無効 |
PC-98DO+やPC-9801-27で使用する場合はON |
| SW2 |
セクタサイズ切替 |
ON：256byte/sec |
OFF：512byte/sec |
PC-98DO+やPC-9801-27で使用する場合はON |
| SW3 |
PC-98番長モード |
ON：有効 |
OFF：無効 |
SCSI先頭IDを容量500MBに固定 |
|
SW4 SW5 SW6 |
|
|
容量制限設定・別項で説明 |
| SW7 |
SCSIベンダ偽装 |
ON：有効 |
OFF：無効 |
ONにするとSCSIベンダを"NEC"にする
PC-9801-55ボードを使うとき設定 |
| SW8 |
バスパワーモード |
ON：TERM給電 |
OFF：外部給電 |
バスパワーで駆動させる場合は1.5A以上のヒューズに
交換する必要がある(X68000シリーズなど) |
| SW4/SW5/SW6組み合わせ |
| SW4 |
SW5 |
SW6 |
容量 |
| OFF |
OFF |
OFF |
制限なし |
| OFF |
OFF |
ON |
20MB |
| OFF |
ON |
OFF |
40MB |
| OFF |
ON |
ON |
128MB |
| ON |
OFF |
OFF |
500MB |
| ON |
OFF |
ON |
1GB |
| ON |
ON |
OFF |
2GB |
| ON |
ON |
ON |
4GB |
当然ながら搭載されているコンパクトフラッシュ以上の容量は使えないので
500MB以上を使う場合はそれ相応の容量を使う必要がある
| ディップスイッチSW2 ID分割選択スイッチ |
| SW1 |
SW2 |
SW3 |
SW4 |
SW5 |
SW6 |
SW7 |
SW8 |
DIP SW1
の設定 |
機能 |
| ON |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
制限なし |
CFカードの容量を全てID0に割り当てる |
| ON |
ON |
ON |
ON |
OFF |
OFF |
OFF |
OFF |
制限なし |
CFカードの容量を4分割しID0 ID1 ID2 ID3に割り当てる |
| ON |
ON |
ON |
ON |
OFF |
OFF |
OFF |
OFF |
制限1GB |
1GBをID0 ID1 ID2 ID3に4分割割り当て(CF 4GB以上必要) |
| ON |
ON |
ON |
ON |
OFF |
OFF |
OFF |
OFF |
制限1GB+番長 |
ID0に500MB ID1-ID3に1GB割り当て(CF 4GB以上必要) |
| ON |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
OFF |
40MB+SASI |
40MBづつID0:0 ID0:1へ割り当てます(合計80MB) |
| ON |
ON |
ON |
ON |
ON |
OFF |
OFF |
OFF |
40MB+SASI |
40MBをID0から4:0 ID0から4:1へ割り当てます(400MB)
X68000のSASI機への機能で、PC-98では設定しても無効 |
※全てがONまたはOFFの場合にはCFカードの全容量をID0に割り当てます
