まず、アイ・オー・データ機器のセカンドバス対応ベースボードを用意します

ベースボードは写真のSCSIボードのほかに
・グラフィックボード(GA-98NB・GA-DR(V)/98)
・シリアルボード(RSA-98)
・LANボード(LA/T-98・ET/T-98)
などがありますが、今でも実用になるのは実質SCSIボード(SC-98)しかないと思います

ちなみに写真のはSC-98シリーズの中でも割とレアなSC-98II(後期ロット)です
バスマスタ対応で低速CPUなPC-98(V30対応！)に優しいうえ、内蔵SCSIコネクタを持ちます。後継のSC-98IIIはSMIT転送で
高速ですが、転送CPU負荷が高いうえに286以降対応です

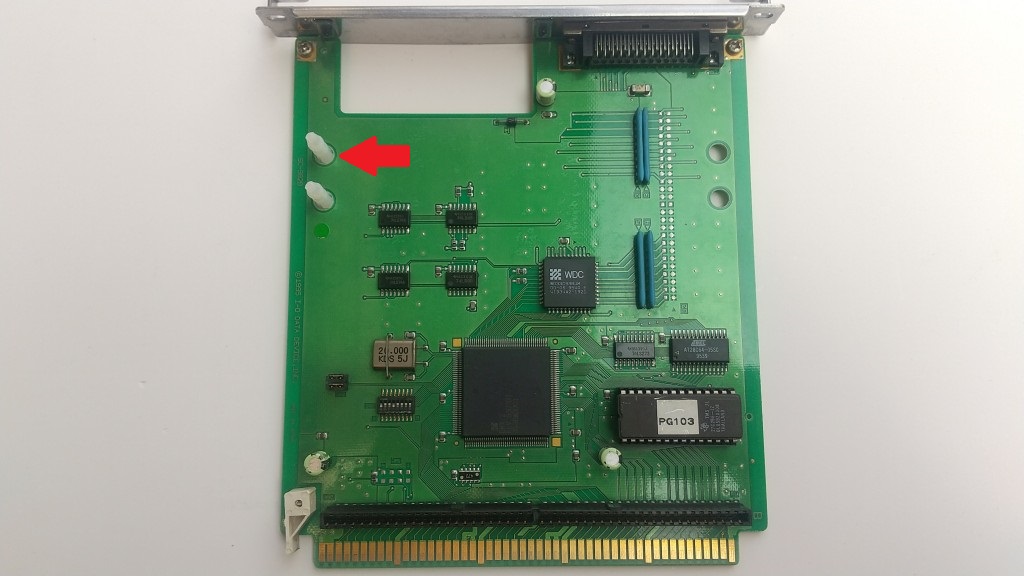

付属のサブボード固定スペーサーをベースボードの矢印の所に差し込みます。2個付属していますが、1個でも2個でも
お好きな方をどうぞ。ボード裏側からスペーサーを差し込み抜けなくなるまで強く押し込んでください

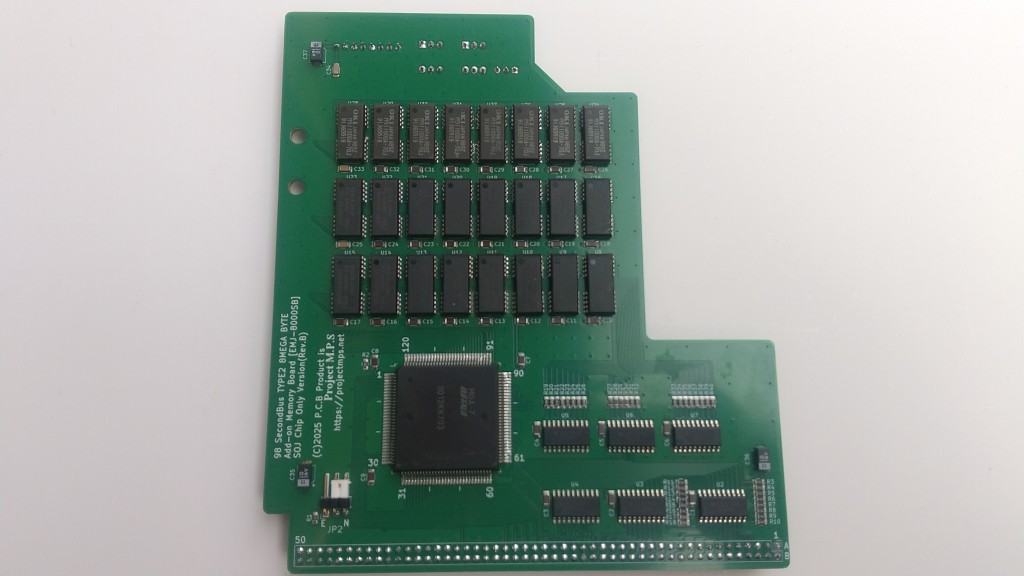

EMJ-8000SBを用意します。ボード設定などがありますが、それは後程セカンドバスコネクタに取り付け終了後に行います



EMJ-8000SBをいきなりセカンドバスコネクタに差し込もうとすると、後方の金属バックプレートに接触して
うまく差し込むことができないので、ボードを後ろ方面にすこしナナメにしてスペーサーを固定穴に引っ掛けたあと
前方のセカンドバスコネクタに軽く差し込み、前→後ろの順番で押し込みます。双方で「パチン」と音がすればOKです

ちなみにサブボードを取り外す場合は、スペーサーのあたまをペンチなどでつまんで、出っ張りを内側に押し込んで
サブボードの下側に指を差し込んで持ち上げれば外れると思います。無理に外そうとすると破損の原因になります

---

ある意味この説明の「キモ」です
EMJシリーズは内部増設メモリみたいにメモリモジュールを挿せば勝手に認識してカウントされるメモリが増えるとか
そういう便利な機能はついていません。ですが、某I社のPC34Rシリーズみたいにメモリ設定に専用ソフトが必要だとか
そういうイジワルな設計にはなっていないところがいいです(その代わりPC34Rより設定できる機能が少ないですが)



基本的にEMJ-8000SBのスイッチ設定は元となるEMJと同一なのですが、その設定一覧を記したWEBページが
現在のバッファローからは消失してしまっているので、その辺はWayBackMacine(WebArchive)に頼ることになります
(意外と設定情報を探しているときに限って見つからないんですよ→EMJの各種スイッチ設定)



これだけではちょっと不親切なので、簡単な設定例を示します(プロテクトメモリの場合)

まずEMJ-8000SBを搭載したセカンドバスボードをＣバスに挿してない状態で現在のメモリ容量を確認します

初期メモリ	RSW1	RSW2	JP1
640KB	1	0	F
640KB + 1024KB	2	0	F
640KB + 3072KB	4	0	F
640KB + 7168KB	8	0	F

PC-9801で割とよく見られるメモリ容量で示しています
これ以外の数字の場合は上のページを参照してください

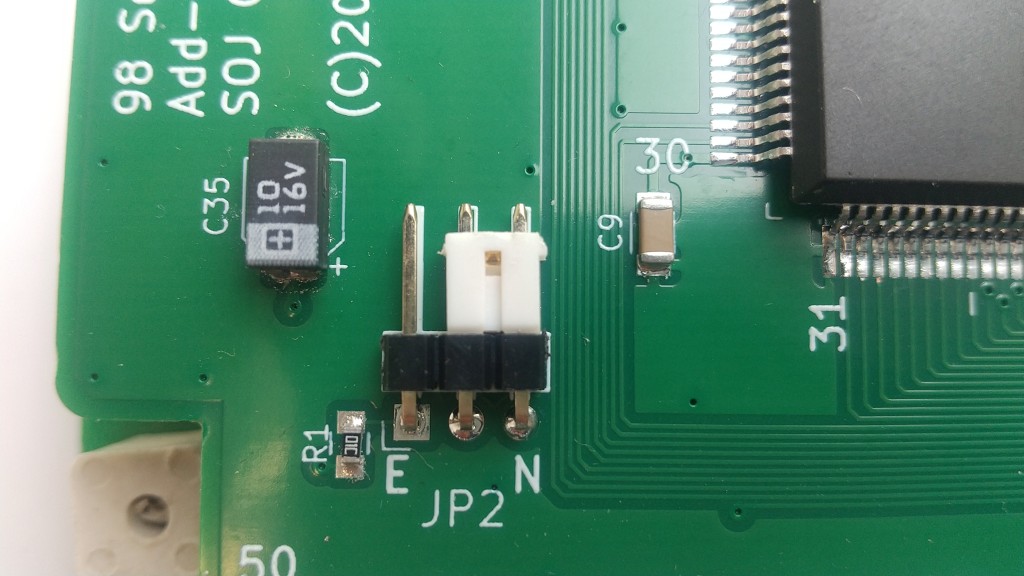

JP2はNECのPC-9800シリーズの場合「N」を、エプソン98互換機の場合「E」を指定してください

Ｃバスの仕様上、14.6MB以上のプロテクトメモリを搭載したPC-98ではEMJのプロテクトメモリモードは使用できませんので
ハードウェアEMSモードでRAMディスクとして使用するというかたちになります(事実上486マシンまで)

標準搭載メモリ8MBを超えるとEMJ-8000SBの搭載メモリが14.6MBをはみ出すわけですが
はみ出した分はどこに行った？と言われれば、その分は「ハードウェアEMS」に勝手に割り当てられます
なので、はみ出した分はRAMディスクとして使うなど有効活用するといいでしょう

「ハードウェアEMS」モードで使用する場合 標準搭載メモリに関わらず、[RSW=1][RSW=4][JP1=E][JP2=NまたはE]です

EMJの場合、〇〇MBだけプロテクトメモリにするとかハードウェアEMSにするとか器用な設定はできず
全容量をそのモードに割り当てます(14.6MBをはみ出した部分は除く)、その辺がPC34シリーズとの違い

ハイレゾとかバンクメモリモードとかは、ここでは説明しませんので上記リンクをご覧ください

---

EMJ-8000SBに関わらず、バッファローのEMJシリーズを最大限使用するには「MELWARE」が必要なのですが
当然ながらこのドライバディスクはインターネットでダウンロードすることはできませんので
ネットオークションで根気よく探す必要があります

ですが全く救済手段がないわけではなく、ドライバディスク無しでもある程度は使うことができます

プロテクトメモリ→
ドライバなしで使用可能、ただし80286以降のCPUを搭載したマシンが必要。ただ80286CPU下のプロテクトメモリは
「お飾り」みたいなもので、実質HMAが使用可能になりメインメモリが少し多く確保できるくらいのメリット
プロテクトメモリの恩恵を受けるには80386以上の32bit CPU＋仮想86モードを必要とする

V30マシンでは、そもそも1MB以上のメモリを扱えないのでプロテクトメモリという概念すらない
(その対応策がアイオーバンクメモリ形式＝要MELWARE)

ハードウェアEMS→
1MB以内のメモリウインドウに「窓」を作って、そこから1MB以上のメモリ領域にアクセスする技術
80386 CPU以上＋内部増設プロテクトメモリの普及により廃れたが、RAMディスク用途やWindows3.1の
ディスクキャッシュやスワップファイル領域用としてWindows95頃まで細々と生き続けた

今では不揮発RAMディスクとして使用する用途くらいしかない。V30/80286マシンではRAMディスクを使うのに
MELWAREが必要だが、80386以上の32bit環境ではEMJのハードウェアを直接叩いてRAMディスクを実現する
「EDSK for DOS」 というフリーソフトウェアが使用可能(DOS版のほかにWindows95/98/NT4/2000版がある、幅広い！)

うちではもっぱらEDSKによるRAMディスク用途で圧縮ファイルの展開先としてのテンポラリディスクとして
使用しています。電源が入っている限り消えないのと、ファイル展開後に残ったファイルをいちいち削除する
必要がないので・・・(消すにはPCの電源落とすだけ)

※プロテクトメモリを使用したRAMディスクはリセットをかけると全部消える、どちらが良いかは用途次第
