はじめに「戯言」(読み飛ばしOK)

そもそも、このボード(EMJ-8000SB)を作ろうとしたきっかけは複数あって １：セカンドバスベースボードのサブボード固定穴に適合するスペーサーが現役で手に入ることを知る(Twitterより) ２：メルコのEMJメモリボードの回路構成を見て思ったよりシンプルで「これなら同等品が作れそう」と思ったことと 現役時代にたくさん生産されたため、今でもヤフオクで部品どり用の低容量EMJメモリボードが手に入りやすいこと 双璧(?)をなす、アイ・オー・データのPC34シリーズは基板のモデルチェンジと回路バリエーションが多く解析がしにくいうえに 同一基板の入手性の問題がどうしてもあって断念。機能的にはEMJよりPC34のほうが全体的に高機能なんだけれどね ３：昔、PC-9801USのWaveMaster(FM音源/SCSIボード)上に 無理やりEMJ-16Mを載せ、最大積載メモリを内蔵3.6MB+16MB ＝14.6MB+はみ出し5MB RAMディスクというイカれたコンボカードを作っていました。後年この無理やりメモリボードが壊れて しまい元の内蔵3.6MBに戻っていたが、せっかくオリジナルメモリサブボードを作るなら復活させてみよう！と一発奮起してみた (ただし実装面積の都合でメモリ容量は半分になって内蔵3.6MB+8MB=11.6MB、その代わり実装安定性は増しました) ４：Ｃバススロットが1つしかなくSCSIかメモリか究極の選択を迫られる(?)国民機「PC CLUB(PC-286C)」を手に入れたため←重要 ※最近になって一部界隈でPC-98互換機系唯一のキーボード一体型PCであるPC CLUBのアップグレード熱が再燃しています 以上4点が作ろうと思ったきっかけです で、セカンドバスサブボード製作の一番の障壁であるサブボード用専用コネクタはどうしたって？ ・・・フフフ秘密です(ベースボードのコネクタ部分をちょっと解析すれば分かりますよ)

EMJシリーズのメモリコントローラーは現在知る限り3種類あります

	MGA-6(0.8mm 120ピンQFP) 最大サポートメモリ容量8MB 増設メモリサブボード用コネクタが4個ある のちのEMJ用メモリサブボードである 「EXJシリーズ」とは物理的に互換性がない サポートメモリアドレスA0-A9 (最大4Mbit=1チップ当たり512KB) RAS/CASアドレス＝4本 ※ただし製品的には1MbitのDIPメモリ版しかない MGA-7との違いはサポートメモリ容量が 2MB/4MB/8MBの3種類しかないところ (MGA-7は1/2/3/4/5/6/8MBをサポート) どのくらいの期間販売されたのか不明
	MGA-7(0.8mm 120ピンQFP) 最大サポートメモリ容量8MB 増設メモリサブボード用コネクタが2個ある EMJ用メモリサブボードである「EXJシリーズ」が 使用可能(1MB/2MB/4MB) サポートメモリアドレスA0-A9 (最大4Mbit=1チップ当たり512KB) RAS/CASアドレス＝4本 のちのMGA-21メモリコントローラーが登場 するまで、かなりの長い期間使用された EMJシリーズで一番よく見るメモリコントローラー 製品価格や実装メモリタイプの推移により mkⅡ→mkⅢ→L→R→旧S(のちに無印化)がある
	MGA-21(0.8mm 136ピンQFP) 最大サポートメモリ容量16MB 増設メモリサブボード用コネクタが2個ある EMJ用メモリサブボードである「EXJシリーズ」が 使用可能(1MB/2MB/4MB) サポートメモリアドレスA0-A10 (最大16Mbit=1チップ当たり2MB) RAS/CASアドレス＝8本 EMJシリーズ末期に採用された新しいメモリ コントローラ。これを採用したEMJボードは あまり見かけないのでわりと貴重 背面のシリアルNoラベルから「新S」と呼ばれる (いつもの黒いプラ板にはSとは書いていない)

MGA-6メモリコントローラーピンアサイン
ピン	信号		ピン	信号		ピン	信号		ピン	信号
001	GND		031	GND		061	GND		091	GND
002	IOCHK(A32)		032	DB14(B19)		062	MEM A4		092	RSW2-4
003	AB23(A29)		033	DB13(B18)		063	MEM A3		093	RSW2-2
004	AB22(A28)		034	DB12(B17)		064	MEM A2		094	RSW2-1
005	AB21(A27)		035	DB_CS(H)1		065	MEM A1		095	IC1-7
006	AB20(A26)		036	DB_CS(H)2		066	MEM A0		096	IC1-6
007	AB19(A25)		037	GND?		067	MEM CAS4		097	IC1-5
008	AB18(A24)		038	DB11(B16)		068	MEM RAS4		098	IC1-3
009	AB17(A23)		039	DB10(B15)		069	MEM CAS3		099	IC1-2
010	AB16(A22)		040	DB9(B14)		070	MEM RAS3		100	MWE(B45)
011	GND		041	GND		071	GND		101	GND
012	AB15(A20)		042	DB8(B13)		072	MEM CAS2		102	RESET(B34)
013	AB14(A19)		043	DB7(B12)		073	MEM RAS2		103	SCLK(A46)
014	AB13(A18)		044	DB6(B10)		074	MEM CAS1		104	?
015	AB12(A17)		045	2M/4M		075	MEM RAS1		105	?
016	VCC		046	VCC		076	VCC		106	VCC
017	AB11(A16)		047	EXJ 4M		077	MEM WE(L)		107	IORDY(A45)
018	AB10(A15)		048	DB5(B9)		078	MEM WE(H)		108	BHE(A44)
019	AB9(A14)		049	DB4(B8)		079	Parity DIN2		109	RFSH(A43)
020	AB8(A13)		050	DB3(B7)		080	Parity DIN1		110	CPUENB(A42)
021	GND		051	GND		081	GND		111	GND
022	AB7(A12)		052	DB2(B6)		082	Parity DOUT2		112	MACS(A40)
023	AB6(A10)		053	DB1(B5)		083	Parity DOUT1		113	SALE(A39)
024	AB5(A9)		054	DB0(B4)		084	DB_CS(L)1		114	NC?
025	AB4(A8)		055	MEM A9		085	DB_CS(L)2		115	NOWAIT(A38)
026	AB3(A7)		056	MEM A8		086	SW1-8		116	MWC(A36)
027	AB2(A6)		057	MEM A7		087	SW1-4		117	MRC(A35)
028	AB1(A5)		058	MEM A6		088	SW1-2		118	IOW(A34)
029	AB0(A4)		059	MEM A5		089	SW1-1		119	IOR(A33)
030	DB15(B20)		060	VCC		090	SW2-8		120	VCC
各信号名 備考
・AB**(A*)はＣバスアドレスバス及びピン番号(AB00～AB23の24bit) ・DB**(B*)はＣバスデータバス及びピン番号(DB00～DB15の16bit) ・MGA-6の100～119ピンはＣバス各種制御信号・電源など。一部不明ピンあり チップには繋がっているがＣバスには繋がっていない線、ピンの位置的に Ｃバス制御信号のどれかだとは思われるが・・・ ・55～59 62～83はメモリチップ制御信号・電源など 各信号ともバッファを通したうえで22Ωの抵抗を挟んで各チップに接続 ・RSW1/RSW2はロータリスイッチ信号、IC2-*はボード根元にある黒い物体のこと 8MB搭載の内訳は1チップ128KB(1bit)×16チップ=2MB(16bit)でRAS/CASが1本 それで使えるRAS/CASが4本分あるので2MB×4で8MBというワケ ベースボードの容量設定は45ピン。2MB(GND)／4MB(オープン)のみサポート サブボードの容量設定は47ピンで行いこちらは4MB固定。ベースボード合わせて8MB

---

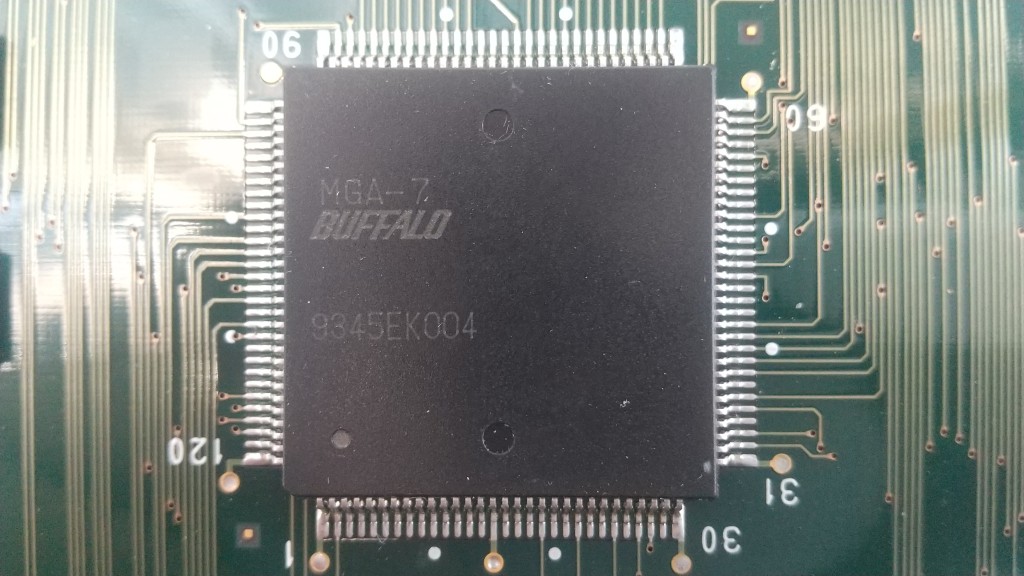

MGA-7メモリコントローラーピンアサイン
ピン	信号		ピン	信号		ピン	信号		ピン	信号
001	VCC		031	GND		061	VCC		091	GND
002	AB23(A29)		032	DB13(B18)		062	EXJ(CN2-B5)		092	Parity DOUT2
003	AB22(A28)		033	DB12(B17)		063	MEM A9(EXJ)		093	Parity DOUT1
004	AB21(A27)		034	DB11(B16)		064	MEM A8(EXJ)		094	RSW1-8
005	AB20(A26)		035	DB10(B15)		065	MEM A9		095	RSW1-4
006	AB19(A25)		036	DB9(B14)		066	MEM A8		096	RSW1-2
007	AB18(A24)		037	DB8(B13)		067	MEM A7		097	RSW1-1
008	AB17(A23)		038	DB7(B12)		068	MEM A6		098	RSW2-8
009	AB16(A22)		039	DB6(B10)		069	MEM A5		099	RSW2-4
010	AB15(A20)		040	DB5(B9)		070	MEM A4		100	RSW2-2
011	AB14(A19)		041	DB4(B8)		071	MEM A3		101	RSW2-1
012	AB13(A18)		042	DB3(B7)		072	MEM A2		102	JP1(F/E)
013	AB12(A17)		043	DB2(B6)		073	MEM A1		103	IC2-7
014	AB11(A16)		044	DB1(B5)		074	MEM A0		104	IC2-5
015	GND		045	DB0(B4)		075	GND		105	IC2-3
016	NC		046	DB(H) OE		076	NC		106	IC2-2
017	AB10(A15)		047	DB(L) OE		077	NC		107	MWE(B45)
018	AB9(A14)		048	DB DIR		078	MEM RAS1		108	RESET(B34)
019	AB8(A13)		049	NC		079	MEM CAS1		109	BHE(A44)
020	AB7(A12)		050	MEM(H) OE		080	MEM RAS2		110	RFSH(A43)
021	AB6(A10)		051	MEM(L) OE		081	MEM CAS2		111	CPUENB(A42)
022	AB5(A9)		052	NC		082	MEM RAS3		112	MACS(A40)
023	AB4(A8)		053	NC		083	MEM CAS3		113	SALE(A39)
024	AB3(A7)		054	JPM		084	MEM RAS4		114	NOWAIT(A38)
025	AB2(A6)		055	JPC		085	MEM CAS4		115	MWC(A36)
026	AB1(A5)		056	JP0		086	MEM WE(H)		116	MRC(A35)
027	AB0(A4)		057	EXJ(CN2-A3)		087	MEM WE(L)		117	IOW(A34)
028	DB15(B20)		058	EXJ(CN2-A4)		088	Parity DIN2		118	IOR(A33)
029	DB14(B19)		059	EXJ(CN2-B4)		089	Parity DIN1		119	IOCHK(A32)
030	VCC		060	GND		090	VCC		120	GND
各信号名 備考
・AB**(A*)はＣバスアドレスバス及びピン番号(AB00～AB23の24bit) ・DB**(B*)はＣバスデータバス及びピン番号(DB00～DB15の16bit) ・MGA-7の107～119ピンはＣバス各種制御信号 ・63～74 78～89 92～93はメモリチップ制御信号 各信号ともバッファを通したうえで22Ωの抵抗を挟んで各チップに接続 ・RSW1/RSW2はロータリスイッチ信号、IC2-*はボード根元にある黒い物体のこと 8MB搭載の内訳は1チップ512KB(4bit)×4チップ=2MB(16bit)でRAS/CASが1本 それで使えるRAS/CASが4本分あるので2MB×4で8MBというワケ EMJ-6000(6MB)やEMJ-8000(8MB)にはEXJメモリ増設用コネクタが無いのは 単純に「最大認識容量の8MBを超えるから」 EMJ-6000+EXJ-2000なら8MBに収まるけど、EXJ-4000を挿しても8MB止まりなので エンドユーザーからすれば「不良品だ～」になる。過去製品との互換性の宿命 ・ベースボード54～56ピン(JPM/JPC/JP0)、サブボード57～59,62ピン(EXJ側)を 複数組み合わせてGNDに接続することでメモリ容量を1MB/2MB/4MBに設定できる (自動認識はしない)。当然ながら実実装メモリ以上を指定するとエラーになる

MGA-7容量指定設定(ベースボード)					容量指定設定(サブボード)
ピン番号	54	55	56		57	58	59	62
1MB	CLOSE	OPEN	CLOSE		CLOSE	OPEN	CLOSE	CLOSE
2MB	OPEN	OPEN	CLOSE		OPEN	OPEN	CLOSE	CLOSE
4MB	OPEN	OPEN	OPEN		OPEN	OPEN	OPEN	CLOSE
CLOSE=0Ω(直結)の抵抗でGNDに接続する 62番ピンでEXJサブボードの接続を検知(ボードありでLow)

---

MGA-21メモリコントローラーピンアサイン
ピン	信号		ピン	信号		ピン	信号		ピン	信号
001	VCC		035	AB0(A4)		069	MEM A8		103	VCC
002	GND		036	AB1(A5)		070	MEM A9		104	GND
003	SW1-8		037	AB2(A6)		071	MEM A10		105	Parity DOUT1
004	SW1-4		038	AB3(A7)		072	MEM A8(EXJ)		106	Parity DOUT2
005	SW1-2		039	AB4(A8)		073	MEM A9(EXJ)		107	Parity DIN1
006	SW1-1		040	AB5(A9)		074	MEM A10		108	Parity DIN2
007	JS4		041	AB6(A10)		075	GND		109	DB DIR
008	JSB(CN2-B5)		042	AB7(A12)		076	DB0(B4)		110	MEM OE(H)
009	JSC(CN2-A4)		043	AB8(A13)		077	DB1(B5)		111	MEM OE(L)
010	JSD(CN2-A3)		044	AB9(A14)		078	DB2(B6)		112	NC
011	JS0(CN2-B4)		045	AB10(A15)		079	DB3(B7)		113	MEM WE(H)
012	JS1		046	AB11(A16)		080	DB4(B8)		114	MEM WE(L)
013	IC6-3		047	AB12(A17)		081	DB5(B9)		115	VCC
014	IC6-5		048	AB13(A18)		082	DB6(B10)		116	VCC
015	JP1(F/E)		049	AB14(A19)		083	DB7(B12)		117	MEM RAS1
016	VCC		050	VCC		084	VCC		118	VCC
017	GND		051	GND		085	GND		119	GND
018	RESET(B34)		052	AB15(A20)		086	DB8(B13)		120	MEM CAS1
019	BHE(A44)		053	AB16(A22)		087	DB9(B14)		121	MEM RAS2
020	RFSH(A43)		054	AB17(A23)		088	DB10(B15)		122	MEM CAS2
021	CPUENB(A42)		055	AB18(A24)		089	DB11(B16)		123	MEM RAS3
022	MACS(A40)		056	AB19(A25)		090	DB12(B17)		124	MEM CAS3
023	SALE(A39)		057	AB20(A26)		091	DB13(B18)		125	MEM RAS4
024	MWC(A36)		058	AB21(A27)		092	DB14(B19)		126	MEM CAS4
025	MRC(A35)		059	AB22(A28)		093	DB15(B20)		127	MEM RAS5
026	IOW(A34)		060	AB23(A29)		094	GND		128	GND
027	IOR(A33)		061	SW2-8		095	MEM A0		129	MEM CAS5
028	MWE(B45)		062	SW2-4		096	MEM A1		130	MEM RAS6
029	IOCHK(A32)		063	SW2-2		097	MEM A2		131	MEM CAS6
030	JM4		064	SW2-1		098	MEM A3		132	MEM RAS7
031	JMC		065	VCC		099	MEM A4		133	MEM CAS7
032	JMD		066	GND		100	MEM A5		134	MEM RAS8
033	JM0		067	DB(L) OE		101	MEM A6		135	MEM CAS8
034	JM1		068	DB(H) OE		102	MEM A7		136	IC6-2
各信号名 備考
・AB**(A*)はＣバスアドレスバス及びピン番号(AB00～AB23の24bit) ・DB**(B*)はＣバスデータバス及びピン番号(DB00～DB15の16bit) ・MGA-21の18～29ピンはＣバス各種制御信号 ・69～74 95～102 105～114 117,120～135はメモリチップ制御信号 各信号ともバッファを通したうえで22Ωの抵抗を挟んで各チップに接続 ・RSW1/RSW2はロータリスイッチ信号、IC6-*はボード根元にある黒い物体のこと ・16Mbitメモリをサポートし、信号線理論上は1チップ2MB×32個=64MBまで 物理的要因を満たせば搭載可能だが、MGA-21メモリコントローラーが16MBまで しかサポートしないので、16MB以上メモリチップを載せても無駄になる 64MB搭載の内訳は1チップ2MB(4bit)×4チップ=8MB(16bit)でRAS/CASが1本 それで使えるRAS/CASが8本分あるので8MB×8で64MBというワケだが 設定が16MBまでしかないので2MB×8チップの16MBまで(RAS/CAS2本) なお4Mbit(512KB)チップ使用時は512KB(4bit)×4チップ=2MB(16bit)で RAS/CAS1本、RAS/CASを8本使って2MB×8で16MB、計算通り ・ベースボード30～34ピン(JM*)、サブボード7～12ピン(JS* EXJ側)を 複数組み合わせてGNDに接続することでメモリ容量を1MB/2MB/4MB/8MBに 設定できる(自動認識はしない)、なおEXJ側には8MBの設定はない(12ピン) 当然ながら実実装メモリ以上を指定するとエラーになる

MGA-21容量指定設定(ベースボード)							容量指定設定(サブボード)
ピン番号	30	31	32	33	34		7	8	9	10	11	12
1MB	OPEN	OPEN	CLOSE	CLOSE	CLOSE		OPEN	CLOSE	OPEN	CLOSE	CLOSE	CLOSE
2MB	OPEN	OPEN	OPEN	CLOSE	CLOSE		OPEN	CLOSE	OPEN	CLOSE	OPEN	CLOSE
4MB	OPEN	OPEN	OPEN	CLOSE	OPEN		OPEN	CLOSE	OPEN	OPEN	OPEN	CLOSE
8MB	OPEN	OPEN	OPEN	OPEN	OPEN		OPEN	CLOSE	OPEN	OPEN	OPEN	OPEN
CLOSE=22Ωの抵抗でGNDに接続する。7,9,30,31ピンは常時未接続(NC)でいいかも 8番ピン(JSB)でEXJサブボードの接続を検知(ボードありでLow)

---

メモリ増設サブボード「EXJシリーズ」

前期型 EXJ-2000L(4201EXJ)	後期型 EXJ-4000S(4204EXJ)

EMJ-1000(1MB)/2000(2MB)/4000(4MB)を＋2MB、＋4MBするサブボード。今でもオークションなどで潤沢に？手に入るベースボードに
対してEXJ単品で出ることはまずなく、たいていはベースボードにすでに装着された状態で出ることが多い

しかも、そのサブボード付きで出る頻度はかなり少なく、EMJシリーズ全体に生産数からすればEMJ-6000/EMJ-8000並みに
売れなかったんじゃないかなと思う。まぁDOSで使用する限り多くても4MBあれば十分だし、メモリを要求するWindowsに
Ｃバスメモリはいうまでもなく、今でも中古で手に入りやすい容量がほとんど2MB/4MBなのが色々と物語っている

MGA-7が最大サポートメモリ8MBの関係で4MB以上のEXJは存在しない。ベースがEMJ-1000/EMJ-2000だからってEXJ-6000などは
存在しない。8MBを超えられるMGA-21であっても互換性維持のために8MBモデルには増設コネクタがついていない

EXJシリーズのピンアサイン。写真左側がCN1で右側がCN2、奥から手前にかけてA1,A2....A16,A17、B1,B2....B16,B17の
各コネクタ34ピン、合計68ピンの追加信号線で構成されている

EXJシリーズピンアサイン(MGA-7 MGA-21共用)

CN1(左側穴)		CN1(右側穴)			CN2(左側穴)		CN2(右側穴)
A1	VCC	B1	VCC		A1	VCC	B1	VCC
A2	VCC	B2	VCC		A2	VCC	B2	VCC
A3	VCC	B3	VCC		A3	JSM※	B3	VCC
A4	MEM RAS4	B4	MEM RAS3		A4	JSC※	B4	JS0※
A5	MEM CAS4	B5	MEM CAS3		A5	GND	B5	EXJ EN※
A6	GND	B6	GND		A6	GND	B6	MEM OE
A7	MEM WE(H)	B7	MEM WE(L)		A7	DB15	B7	GND
A8	GND	B8	MEM A9		A8	DB13	B8	DB14
A9	GND	B9	MEM A8		A9	DB12	B9	GND
A10	Parity DOUT2	B10	MEM A7		A10	DB10	B10	DB11
A11	GND	B11	MEM A6		A11	DB9	B11	GND
A12	Parity DOUT1	B12	MEM A5		A12	DB7	B12	DB8
A13	GND	B13	MEM A4		A13	DB6	B13	GND
A14	Parity DIN1	B14	MEM A3		A14	DB4	B14	DB5
A15	GND	B15	MEM A2		A15	DB3	B15	GND
A16	Parity DIN1	B16	MEM A1		A16	DB1	B16	DB2
A17	GND	B17	MEM A0		A17	DB0	B17	GND

※組み合わせによるサブボード容量定義(1MB/2MB/4MB)
JSM＝MGA-7 57ピン／MGA-21 10ピン
JSC＝MGA-7 58ピン／MGA-21 9ピン
JS0＝MGA-7 59ピン／MGA-21 11ピン
EXJ EN＝MGA-7 62ピン／MGA-21 8ピン

前期型には1MBの設定がありEXJ-1000は製品として存在する(現物はみたことがない)、後期型は2MB/4MB切替のみ

---

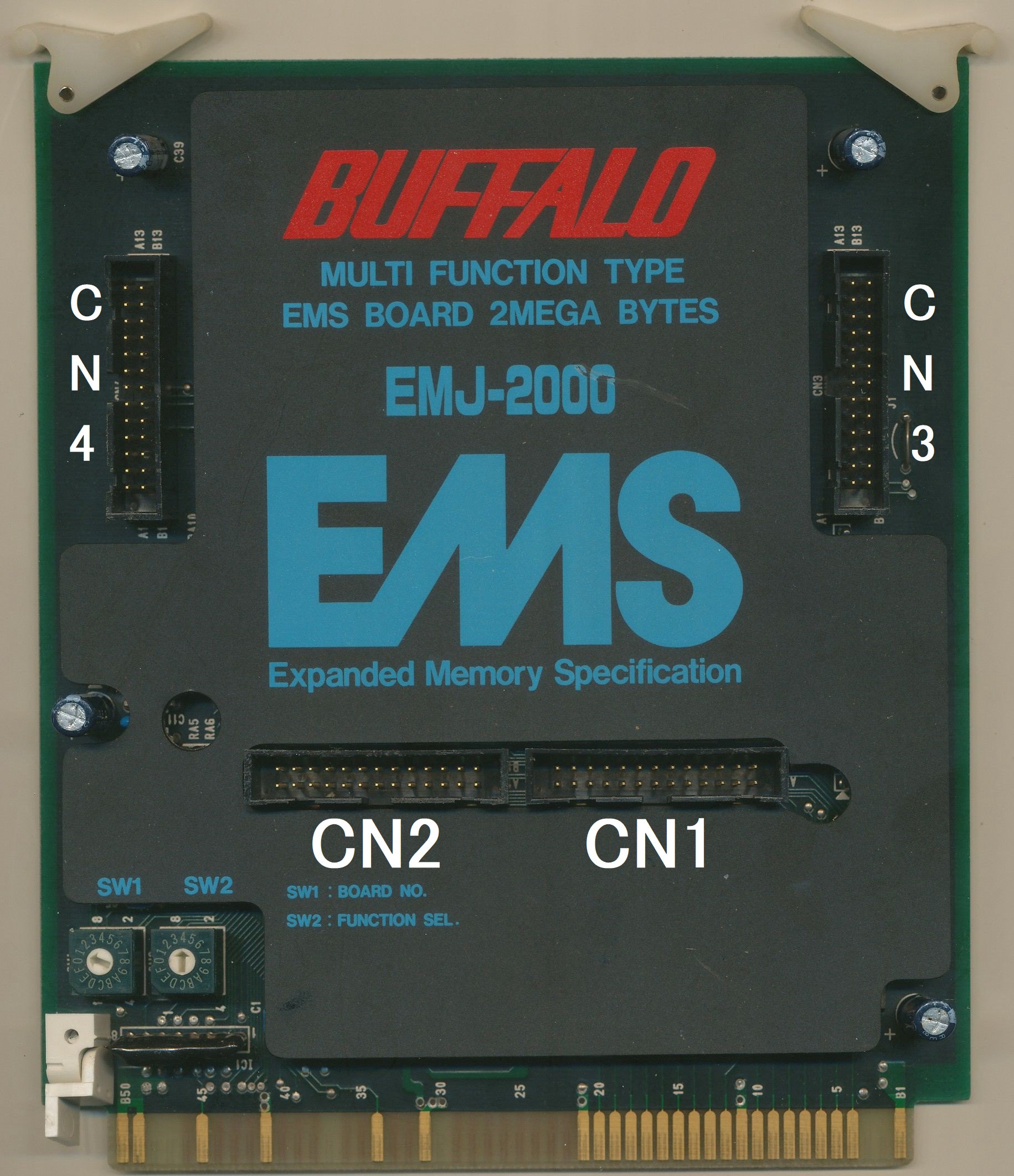

EMJ-2000/4000(初代MGA-6版)


クリックで「ほどほどの」高解像版が別ウインドウで開きます

セカンドバス版を作るつもりはないですが、せっかく入手したので他のEMJ同様サブボード部分の解析してみました
ちなみにサブボード部分は相当にレア(でも価値はない)らしく、いまだに入手できていません

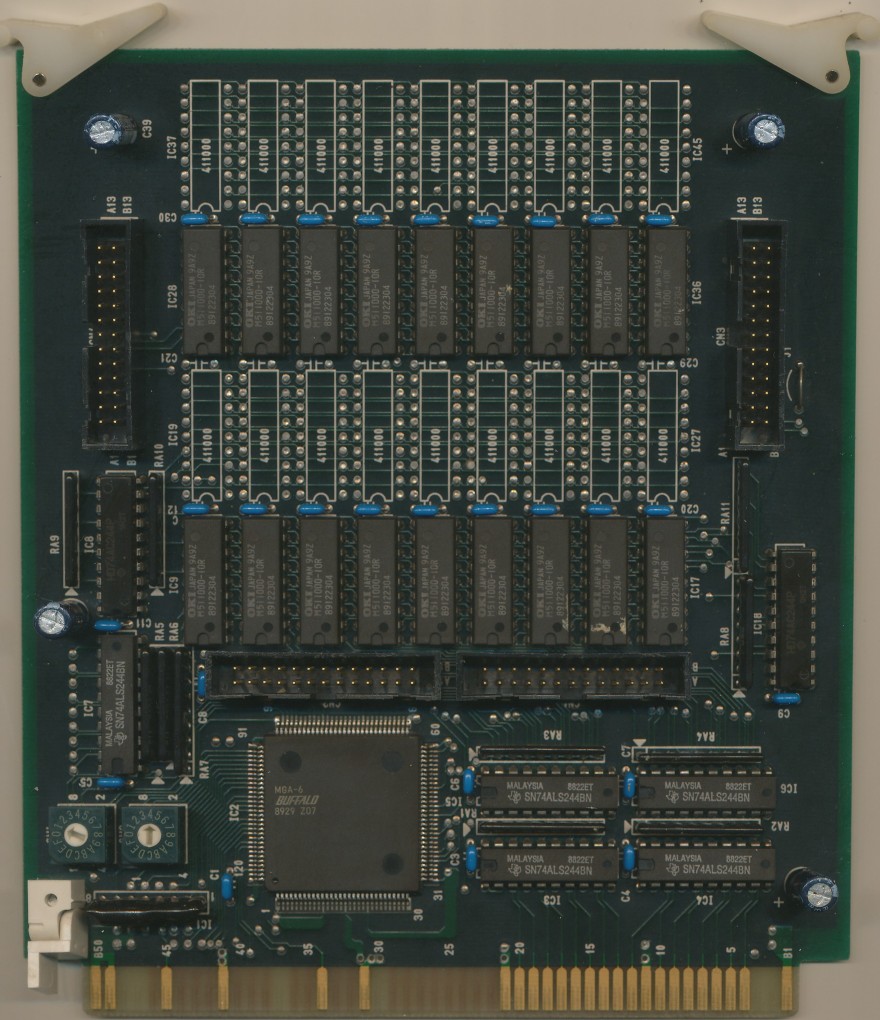

このボードは2MB版で、右の写真の空きパターンに1Mbit(128KB)のメモリを18個追加して
右端の「J1」と書かれたジャンパを撤去することで4MBとして認識されます


クリックで「まぁまぁな」高解像版が別ウインドウで開きます。小さいと文字が読めませんからね

冒頭で「MGA-6版 MGA-2000/4000」がいつまで発売されていたか分からないと書きましたが
せっかくなので昔の雑誌(月刊ASCII)をひっくり返して広告から調べてみました

左：MGA-6版EMJ(1989年5月号より)　右：MGA-7版EMJ-mkⅡ(1989年11月号より)
なんと！約半年間の展開でしたか。MGA-7版は少なくとも3年間はマイナーモデルチェンジを繰り返し発売が継続されたのに対し
何という短さ！、やはりMGA-6版はMGA-7版とチップのピンアサインも色々と違うところを見ると、プロトタイプ感が否めません

MGA-6版8MBで255,000円(＋消費税3%)、MGA-7版8MBで230,000円(半年でちょっと下がった)。そして16MBは驚異の450,000円！

EXJ(MGA-6)シリーズのピンアサイン一覧。写真左側のシルク番号参照、A1,A2....A12,A13、B1,B2....B12,B13の
各コネクタ26ピン、合計104ピン(多い！)の追加信号線で構成されている

EXJシリーズピンアサイン(MGA-6用)

CN1(上側ピン)

CN1(下側ピン)

CN2(上側ピン)

CN2(下側ピン)

CN3(左側ピン)

CN3(右側ピン)

CN4(左側ピン)

CN4(右側ピン)

A1

GND

B1

DB0(H)

A1

GND

B1

DB8(H)

A1

GND

B1

EXJ EN

A1

GND

B1

MEM A8

A2

GND

B2

DB0(L)

A2

GND

B2

DB8(L)

A2

MEM A0

B2

GND

A2

GND

B2

MEM A9

A3

DB1(H)

B3

DB1(L)

A3

DB9(H)

B3

DB9(L)

A3

MEM A1

B3

GND

A3

MEM WE(H)

B3

MEM WE(L)

A4

GND

B4

DB2(H)

A4

GND

B4

DB10(H)

A4

MEM A2

B4

GND

A4

GND

B4

Parity DIN1

A5

DB2(L)

B5

DB3(H)

A5

DB10(L)

B5

DB11(H)

A5

MEM A3

B5

GND

A5

GND

B5

Parity DOUT1

A6

GND

B6

DB3(L)

A6

GND

B6

DB11(L)

A6

MEM A4

B6

GND

A6

Parity DIN2

B6

Parity DOUT2

A7

DB4(H)

B7

DB4(L)

A7

DB12(H)

B7

DB12(L)

A7

MEM A5

B7

GND

A7

GND

B7

MEM RAS3

A8

GND

B8

DB5(H)

A8

GND

B8

DB13(H)

A8

MEM A6

B8

GND

A8

GND

B8

MEM CAS3

A9

VCC

B9

DB5(L)

A9

VCC

B9

DB13(L)

A9

MEM A7

B9

GND

A9

GND

B9

MEM RAS4

A10

VCC

B10

DB6(H)

A10

VCC

B10

DB14(H)

A10

VCC

B10

VCC

A10

GND

B10

MEM CAS4

A11

VCC

B11

DB6(L)

A11

VCC

B11

DB14(L)

A11

VCC

B11

VCC

A11

VCC

B11

VCC

A12

VCC

B12

DB7(H)

A12

VCC

B12

DB15(H)

A12

VCC

B12

VCC

A12

VCC

B12

VCC

A13

GND

B13

DB7(L)

A13

GND

B13

DB15(L)

A13

GND

B13

GND

A13

VCC

B13

VCC

圧倒的な電源ピン(VCCおよびGND)の多さ。やはりメモリバスを少なからず延長するので安定を考慮して電源回りを重厚にしたい
という設計思想の思惑でしょうか？。MGA-7版EXJのサブボードコネクタと比べると信号線周りの慎重さが目立ちます

DB*(H)やDB*(L)となっているのは、データバスに接続するバスバッファが、74LS244(3ステートバッファ・片方向伝送)に
なっている関係だと思っています。読み込み時にはメモリ書き込み側のデータを止める、逆は読み込み側を止める
実際に8bitバッファが4個つながっているので。何で双方向3ステートバッファである74LS245を使わなかったのかは謎
(MGA-7版EMJはデータバスに接続するバスバッファがちゃんと74LS245になっている)、プロトタイプの迷い？

---

EMJ-12MとEMJ-16Mの怪！？


派生の多い「EMJ-16M(EMJ-12M)」の中から、所有するMGA-7版EMJ-16Mを紹介

前述の通り、MGA-7メモリコントローラーは1チップで8MBまでしかサポートしていないので16MBを実現するには裏表に
メモリコントローラとメモリチップを実装する必要があります。間接的にEMJ-8000をＣバスに2枚挿しているのと同じです

EMJ-16は裏表にそれぞれ8MBのメモリチップとメモリコントローラーを、EMJ-12Mは表に8MB、裏に4MBという
中途半端にメモリチップをケチったラインナップが存在します

たったメモリ4MBケチったEMJ-12Mなんていらんやんけ！と思われがちですが、当時は本当にメモリは「半導体の砂金」と
言われるくらい1MBあたりの単価がとても高かったんです・・・



ちなみにEMJ-16の派生には1Mbit(128KB)チップを片面で32個＋パリティチップを4個使って4MB
両面で合計72個を使い8MBを実現した上に、巨大なサブボードにも同等数のメモリチップを搭載したと思われる
狂気としか言いようがないEMJ-16がありました

もう少し時代が下るとメモリチップの集積度も上がり、値段も下がり、新しいメモリコントローラの採用によって
１つのメモリコントローラで16MBを一気に制御できるこういうEMJ-16も登場しました

手持ちのEMJ-16(S)が16MBを実現するのに表裏でメモリコントローラとチップを載せていたのに対し、上記のEMJ-16Mは
裏面にはメモリコントローラが無かったでので「こりゃMGA-21を使ってるな」と解析の際の大きな参考になりました

さて前置きが過ぎましたが「怪」の話。MGA-7版EMJ-16にはEMJ-8000には見られないGAL(ユーザーが自由に回路を
定義できるプログラマブル・ロジック・デバイス)が回路に含まれています


回路解析にコレがあると一気に解析の難易度が上がる(事実上解析が不可能になる)のですが、EMJ-16MのGALは
解析こそしませんでしたが、周辺の回路からなんとなくやっている処理が察することができました

そのやっている処理とは「表面と裏面のMGA-7のロータリスイッチの設定を橋渡ししている」ということです

ロータリスイッチSW1はEMJ搭載前のメモリ容量を、SW2はEMJの枚数を設定しますが、GALは表面のロータリスイッチの
SW1メモリ容量に8(2進数で1000)＋増設前搭載メモリ設定、SW2 EMJ枚数に1を足した値を裏面のMGA-7に与えています

これでEMJ搭載前メモリが2MBとすると8+2MBの10MBが裏面のMGA-7に伝えられ、裏面のメモリは10MBからメモリカウントが
スタートするということです(そして14.6MBの壁を破ってあふれるわけで)

まぁ実際に解析してないんで、たぶんそういう処理をしてるんだろうなーという願望です(ひどい)

EMJ-16Mのセカンドバス化はメモリチップやメモリコントローラの実装部分の問題もありますが、こういう
「ちょっとしたひと手間」が回路設計の妨げになっていたこともあり見送られました

MGA-21版EMJの存在は本当にありがたかった。MGA-7版しか知らなかったら片面16MBの
EMJ-16MSBは登場しなかったことになります→開発したけど、チップの存在が希少なので完全自分用

MGA-21版EMJは流通量が少なくて入手しにくいボードなので、作っても完全自分用ですね

---

備忘録：MGA-21関連

自作基板(EMJ-16MSB)への部品移植で貴重なMGA-21版EMJを部品どりのためにバラしてしまうので、その前に元の姿をスキャンして
イメージとして残しておきます。あと中古で手に入るEMJからMGA-7チップ版とMGA-21チップ版の識別方法なども記しておきます


左：EMJ-4000：最大容量8MB(1チップ512KB×16チップ)。回路設計もMGA-7版とほぼ同一
MGA-21チップ自体にはメモリアドレスA10(16Mbit対応)が存在するが接続されていない、何でMGA-21チップ使った！？

右：EMJ-4000：最大容量2MB×8bitチップ4個で8MBか、2MB×4bitチップ8個で16MB、どちらかの組み合わせ。採用チップの
都合上、最小容量は4MB(2MB×8bit×2)のみ、2MBのラインナップは存在しない。無論4Mbitチップを使った場合は別
当然16Mbitチップを使用しているので、MGA-21のメモリアドレスA10はメモリチップに接続されている

MGA-21搭載EMJの見分け方

EMJに付いている、いつものBUFFALOの黒いプラスチックカバーの右下(カードエッジ端子が手前の場合)に
「8000EMJ」とシルク文字が確認できる場合は、MGA-21(4Mbit DRAM搭載)版で
「81G8EMJ-AA」の文字が確認できる場合は、16Mbit DRAM搭載版です

12MBとか16MBとかの大容量版だとまた扱いが変わってくるでしょうが、もし裏面が確認できる場合は裏面に
メモリチップだけでメモリコントローラーが見当たらない場合はMGA-21搭載です(上記EMJ-16Mのリンク参照)
