FB98-FDSP3EX Lite取扱説明書

　PC-9800/EPSON 98互換機シリーズ用

VFO Floppy Data SeParator Ver.3s

「FB98-FDSP3EX Lite｣取扱説明書
この度は、PC-9800/EPSON 98互換機シリーズ用VFO FloppyDataSeParator Ver.3s「FB98-FDSP3EX Lite」
をお買い上げいただきありがとうございました

この変換基板は、PC-9800/EPSON 98互換機で背面に「1MB FLOPPY DISK」コネクタを持つ機種に
接続し、フロッピードライブやエミュレータを外付けで接続・使用することができます

いわゆる既存外付けフロッピードライブのドライブ自由接続版(ドライブは別途調達する必要あり)
PC-98x1用フロッピードライブのほかフロッピーエミュレータも信号や電源の問題を意識せず接続することができます

「FB98-FDSP3EX Lite」は前作FB98-FDSP3 EXと比較して使用頻度が低いと判断された機能

１）PC/AT互換機用フロッピードライブサポート廃止
２）フロッピーモーター制御廃止(一定時間アクセスが無い場合モーターを止める・再始動する機能)
３）手動による1.44MB読書きモード切替廃止(別途ドライバ組み込みがいる)
４）ケースの簡易塗装及びネジ止めの廃止(ケースの篏合化)

を行うことで、設定の簡便化と製作工数と動作確認工程を削減により前作と比べコストダウンを実現しました

実質、PC-98用に設定されたフロッピーエミュレータと従来のPC-98用機械式フロッピードライブを動作させることに特化した仕様になります

はじめに
PC-9800／EPSON98互換機シリーズは長期にわたり発売されたため、内蔵フロッピードライブの接続コネクタや信号に統一性が無く、その特異性からか、現在フロッピーエミュレータを接続するには大変な困難を伴いますその中で多少の制限がありつつも、最初期～最後期の機種にいたるまで、ほぼ唯一ともいわれる共通コネクタである「1MB FLOPPY DISK」コネクタを使い、信号や電源周りの仕様を共通化し、エミュレータやドライブの接続の敷居を下げたのが本変換アダプタになります「1MB FLOPPY DISK」コネクタがあれば、初代PC-9801から、E/F/Uなど2DD専用機の場合PC-9801-15を、外付けフロッピー接続が拡張ボードという形で提供されているPC-9801FELLOW/PC-9821A-MATE 2代目以降 B/C/X/V/R/Sシリーズにも共通して接続することが出来るようになります(ボードを搭載できない機種は除く)

はじめに

PC-9800／EPSON98互換機シリーズは長期にわたり発売されたため、内蔵フロッピードライブの接続コネクタや信号に
統一性が無く、その特異性からか、現在フロッピーエミュレータを接続するには大変な困難を伴います

その中で多少の制限がありつつも、最初期～最後期の機種にいたるまで、ほぼ唯一ともいわれる共通コネクタである
「1MB FLOPPY DISK」コネクタを使い、信号や電源周りの仕様を共通化し、エミュレータやドライブの接続の敷居を
下げたのが本変換アダプタになります

「1MB FLOPPY DISK」コネクタがあれば、初代PC-9801から、E/F/Uなど2DD専用機の場合PC-9801-15を、
外付けフロッピー接続が拡張ボードという形で提供されているPC-9801FELLOW/PC-9821A-MATE 2代目以降
B/C/X/V/R/Sシリーズにも共通して接続することが出来るようになります(ボードを搭載できない機種は除く)

FB98-FDSP3 EX対応機種
コンピュータ背面に「1MB FLOPPY DISK」コネクタをもつPC-9800/EPSON 98互換機シリーズ ※ただしPC-98DO(コネクタ自体が無い)、PC-H98シリーズ・PC-98GS・PC-9821無印/Ce/Tsは除く PC-H98/PC-98GS/PC-9821無印/Ce/Tsはコネクタがハーフピッチだという理由だけなので何らかの方法でフルピッチメスに変換できるのであれば使用可能・PC-9801E/F/Uなど2DD専用機には「PC-9801-15」・PC-9801FELLOW/PC-9821B/X/V/R/Sシリーズには「PC-9801-87」・PC-9821A 2代目以降には「PC-9821A2-E02」・PC-9821C 3代目以降には「PC-9821C2-E02/PC-9821CX2-E02」またはサードパーティ製品のフロッピーボードが別途必要になります EPSON 98互換機に関しては対応機種情報が不足しているので具体的な機種は不明 (PC-486シリーズ以降はコネクタが無い機種がいくつか存在するようです)

FB98-FDSP3 EX対応機種

コンピュータ背面に「1MB FLOPPY DISK」コネクタをもつPC-9800/EPSON 98互換機シリーズ
※ただしPC-98DO(コネクタ自体が無い)、PC-H98シリーズ・PC-98GS・PC-9821無印/Ce/Tsは除く

PC-H98/PC-98GS/PC-9821無印/Ce/Tsはコネクタがハーフピッチだという理由だけなので
何らかの方法でフルピッチメスに変換できるのであれば使用可能

・PC-9801E/F/Uなど2DD専用機には「PC-9801-15」
・PC-9801FELLOW/PC-9821B/X/V/R/Sシリーズには「PC-9801-87」
・PC-9821A 2代目以降には「PC-9821A2-E02」
・PC-9821C 3代目以降には「PC-9821C2-E02/PC-9821CX2-E02」
またはサードパーティ製品のフロッピーボードが別途必要になります

EPSON 98互換機に関しては対応機種情報が不足しているので具体的な機種は不明
(PC-486シリーズ以降はコネクタが無い機種がいくつか存在するようです)

	接続対応しているのはこういうコネクタです (アンフェノールフルピッチ50ピン)



PC-H98/PC-98GS/PC-9821無印などハーフピッチフロッピーコネクタの場合は、ハーフ→フル変換ケーブル極性変換中継コネクタ(これの入手が難しい)→FB98-FDSP EX(全シリーズ)へ接続という回りくどい接続経路が必要です

付属内容物一覧

FB98-FDSP3EX Liteアダプタ	給電用ケーブル(5V専用)
34ピン信号ケーブル	web説明書への案内カード
※別途、給電用に適切な長さのUSB TYPE-Cケーブルが必要です

基本的には、ケーブル類はなるべく代替がきく汎用性が高いものを使うように心がけています。
ケーブルの長さが足りない、または破損した場合は市販品で修理可能です(技術力が必要です)

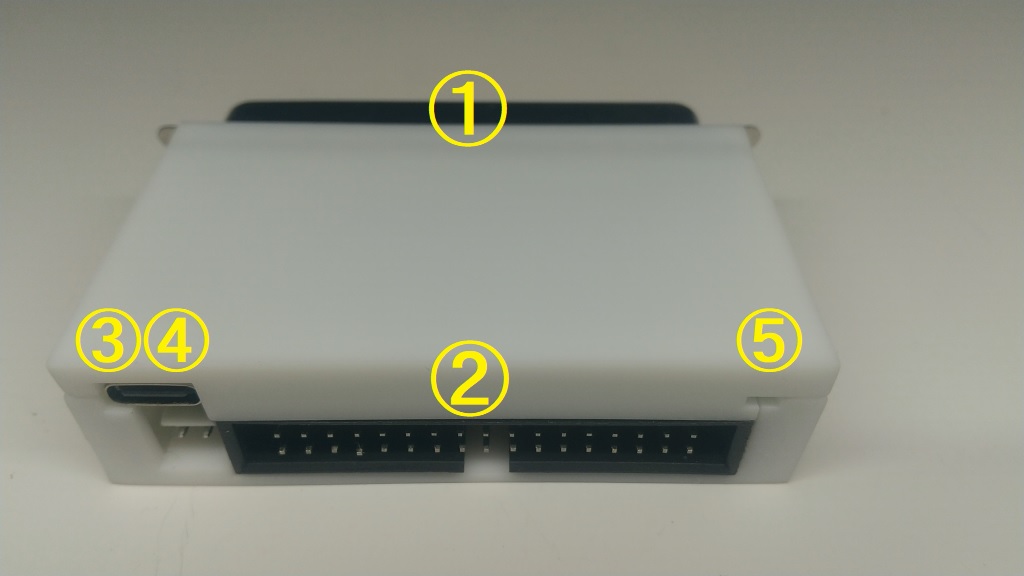

機能説明

①「1MB FLOPPY DISK」に接続するコネクタ

しっかりと奥まで挿し込んで左右クリップで固定してください動作不良の原因になります

②FB98-FDSP3EX Liteからフロッピードライブ／エミュレータへの信号出力コネクタ　　

HxCなど1台で2ドライブエミュレートできるもの、または1台しか接続しない場合は付属の1台用
ストレートケーブルを使用しGOTEKや通常のフロッピードライブなどを2台接続する場合は別売りの
2台接続用延長ケーブルを追加導入するか、コネクタを自前圧着してください

2台用のケーブルはFB98-FDSP-K01(3.5インチ用)または-K02(5インチ用)をご利用ください

③USB TYPE-C給電コネクタ(5V入力)

USB給電アダプタから適切な長さの市販のUSB TYPE-Cケーブルを使って給電します。⑤のLEDが
点灯すれば正常に電源が供給されています。USB TYPE-Cコネクタは壊れやすいので、コネクタを
抜き差しする場合は慎重に行ってください(どこかにぶつけたりすると簡単に壊れます) 　

④FB98-FDSP3EX Liteからフロッピードライブ／エミュレータへの電源供給コネクタ(5V出力)

付属の給電ケーブルでフロッピードライブ／エミュレータへの電源供給を行います。電圧的には5V
しか出ていないので、5インチフロッピードライブなど12Vを必要とするドライブは、別途12V対応の
ACアダプタで対応してください(その場合はFB98-FDSP3EX Liteとドライブへの給電が必要です)

フロッピードライブ・エミュレータに関わらず2台接続をしたい場合はFB98-FDSP-K01(3.5インチ)を
使用するか、市販のPCドライブ用ACアダプタ＋分岐ケーブルを使って各自で対応してください
ケーブルの長さが足りない、コネクタ増設・交換したい、破損したなどの場合は「EIコネクタ」で
検索・部品入手をしてください(2ピン・4ピン＋対応端子) 　

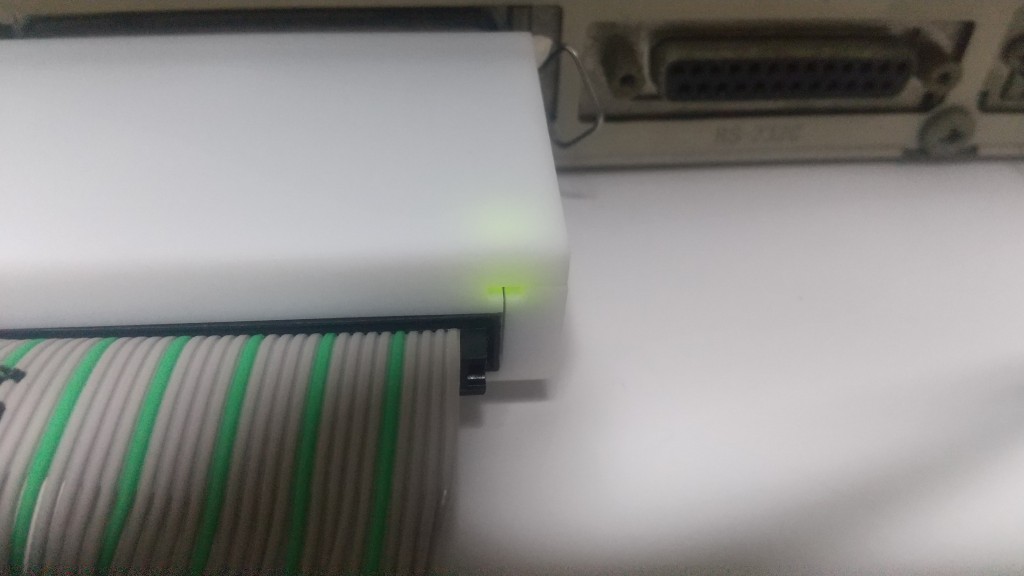

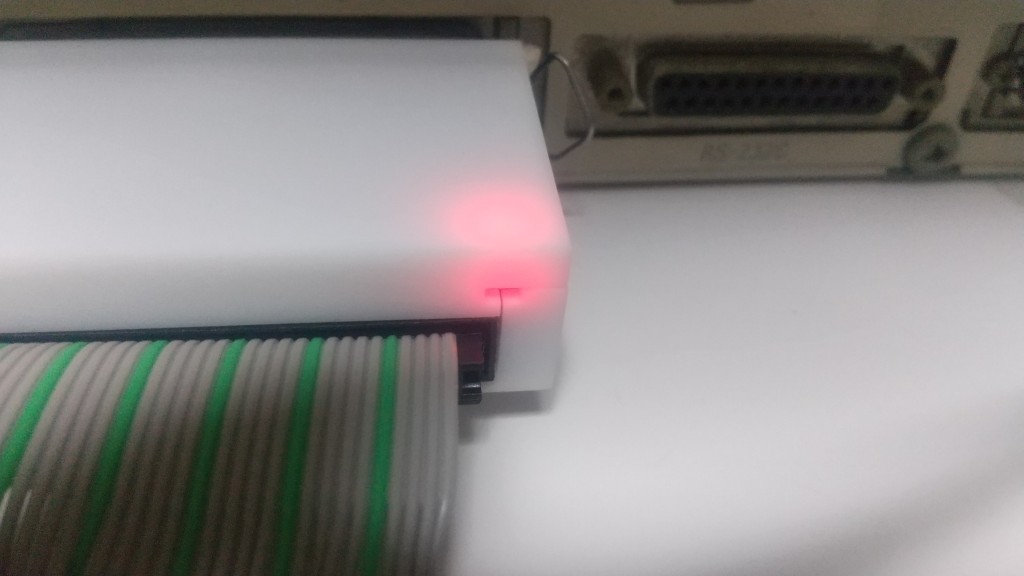

⑤フロッピーディスク記録密度状態表示LED

現在のフロッピーディスク(インターフェース)が2HD/2DDどちらのモードで動いているか確認できるLEDです
輝度がやや暗めなので明るい所では視認しづらいですが2HD時＝緑、2DD時＝赤になります

電源投入 or リセット時に赤→緑へと切り替わります
(98起動後に2DDのディスクを読ませると赤に、2HDのディスクを読ませると緑に変化する)

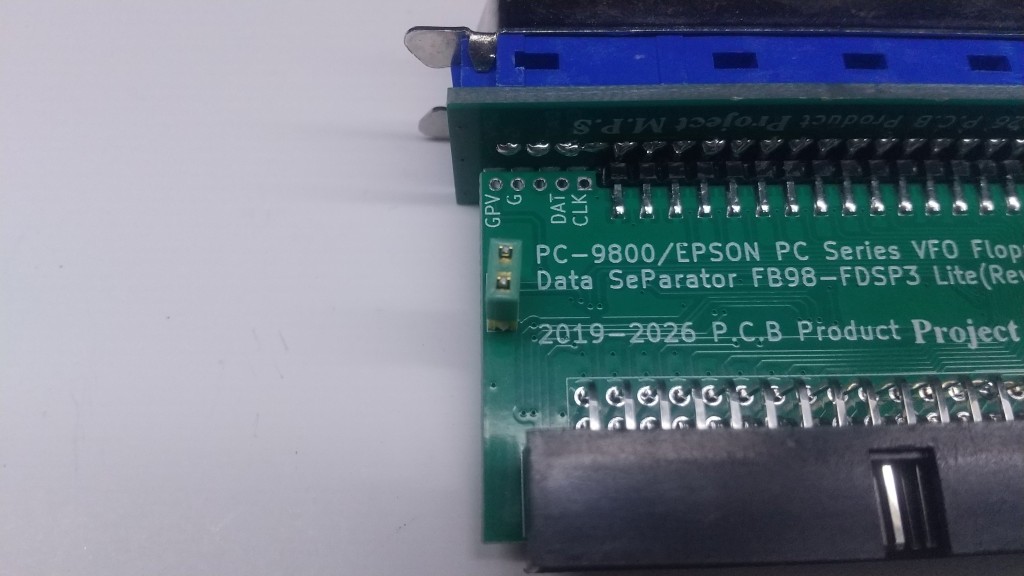

⑥記録密度固定ジャンパ(オプション)

「FB98-FDSP3 EX」では2HD/2DDは別途スイッチでモード固定できましたが、FB98-FDSP3EX Liteでは
基本的に自動切替のみでモードを固定できません。しかしPC-9801-15(2HD専用フロッピーボード)や
PC-9801VM2など初期の2HD/2DD両モードサポート機では、まれに自動切替に失敗しフロッピーが
読み書きできない現象が報告されています。万が一これらの現象に遭遇した場合は、このジャンパ
ピンを抜くことで2HDモード固定にできます。自動切替で問題なければそのままにしておいてください　

＜最後に＞あれ？不良品かな？と思ったら→Ｑ＆Ａ
やや特殊なハードなので場合によっては動かない場合があります。事例を公開しておりますので、もしもうまく動かなかった場合には一読ください→FB98-FDSP3EX Lite補足事項
