1992年後期～1994年前期の間に発売されたPC-9801/PC-9821シリーズのBIOS-ROM(いわゆるITF-ROM)には

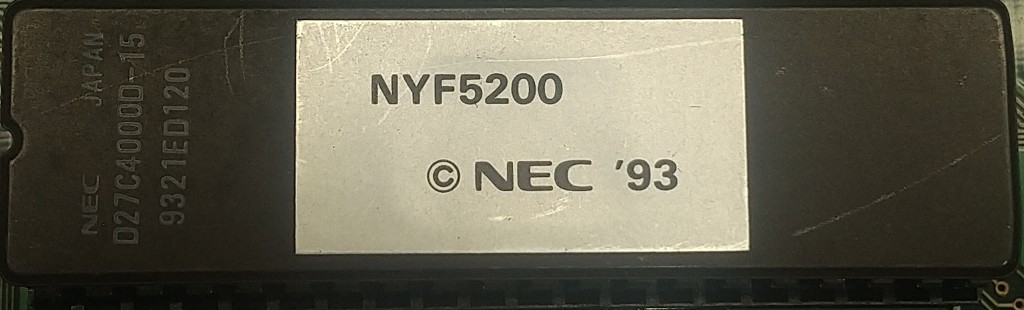

・uPD27C4000D(NEC製UV-EPROM)

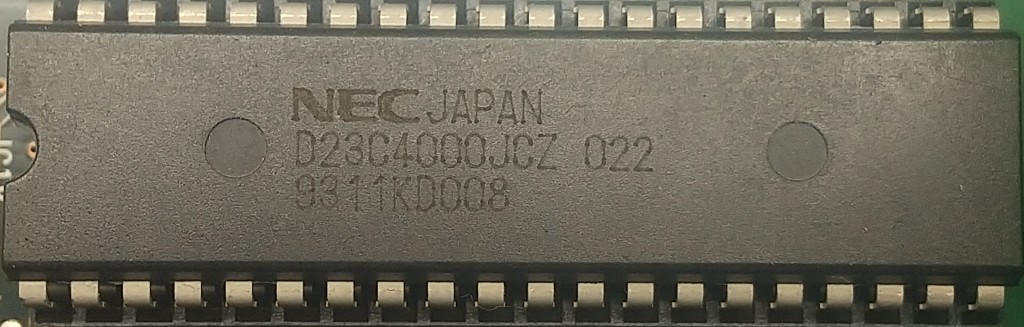

・uPD23C4000D(NEC製ワンタイムROM - マスクROM)

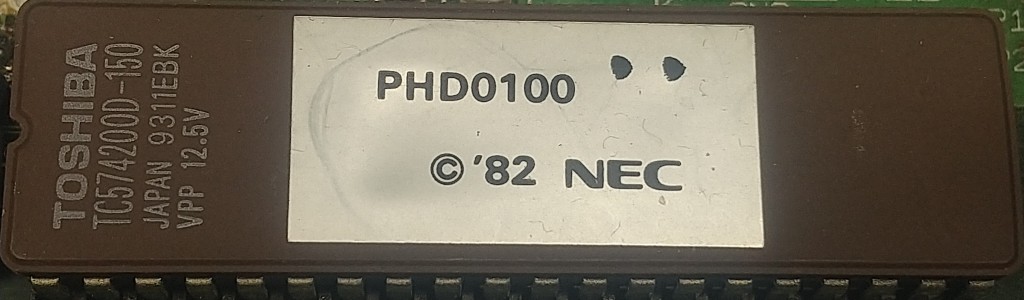

・TC574200D(東芝製UV-EPROM)

という16bit幅 4Mbitの特殊なROMが使われています。16bit幅4Mbitというと27C4096が有名(?)ですが
これらのROMとは互換性もなく、読書きできるROMライターも非常に限られるため現在に至るまでその扱いはある意味
「ブラックボックス」とされてきました(ごく少数でIDE-BIOSにパッチを当てて128GBに対応させた例があるだけです)

ITF/BIOS-ROMの記事についてはまりもさんのページ(PC-98のITF/BIOS のROMについて)に非常に詳しく
書かれていますので、当ページではそこには書かれてない「ちょっとした情報」を紹介していきたいと思います

uPD27C4000D/uPD23C4000D/TC574200Dを搭載したPC-98は
・PC-9801US
・PC-9801BX/BA/BX2/BS2/BA2
・PC-9821Ap/As/Ae/Ap2/As2
・PC-9821Be/Bs/Bp
・PC-9821Af/Bf
・PC-9821無印
・PC-9821Ce/Ce2/Cs2
・PC-9821Ts
です。同じ92年発売のPC-9801FA/FS/FXは従来通り16bit 1MbitのROMを2個使用、H98はよく分かりません

機種名を見ると完全に「ある時期」に発売された機種にのみ採用されたROMであることが分かります
この次の世代の機種(PC-9821An～)からはソフトウェアからの書き換えを考慮されたフラッシュROM(Intel PA28F200/400F)に変わります

ROMの中身については98識者にお任せするとして、各バンクごとの中身が機種によりどのくらい違うかをリストにしてみました

使ったソフト
ITF吸出し：GetITF98(入手法はググってください
CRC32取得：calcrc
※ただしGetITF98では4Mbit UV-EPROM搭載機は半分2Mbitまでしか吸い出すことができないため、それ以上は
該当ROMを吸えるROMライターを使用しています(フラッシュROM搭載機は4Mbit全部吸える)

CPU違いの兄弟機のROMデータは同じという前提で進めていきます(Ce2/Cs2のような兄弟機のフリをした別機種もある)

BANK	BX/BA	BX2/BS2/BA2	Ap/As/Ae	Ap2/As2	Be/Bs/Bp	Af	Bf	備考
BANK 0	未所有	未所有	未所有	BFD1_00CC	BFD1_00CC	BFD1_00CC	未所有	機種依存
BANK 1				D056_2AF8	D056_2AF8	D056_2AF8		SOUND BIOS(4000h)
BANK 2				1281_8A14	1281_8A14	1281_8A14		SOUND BIOS(0000h) SCSI BIOS(4000h) SASI BIOS(7000h) ↑US/無印/Ceには無い
BANK 3				8CF9_CF4F	6C7C_B550	74BF_75BF		IDE/SYSMENU
BANK 4				8F70_C6F6	F2E4_8B27	64DB_7A4F		ITF MAIN
BANK 5				4E32_081E	4E32_081E	4E32_081E		N88BASIC
BANK 6				6D16_0F28	F878_C160	7749_2530		SYSTEM
BANK 7				B6D0_15AB	1BD6_537B	81BD_C0C5		SYSTEM
BANK 8				空白	空白	空白
BANK 9				空白	空白	空白
BANK A				BD1C_D2B5	空白	2B82_F7E5		ハイレゾITF?
BANK B				空白	空白	空白
BANK C				3124_E224	空白	D528_2091		ハイレゾIDE(6000h)
BANK D				D132_0F74	空白	5DB3_9409		ハイレゾSCSI(4000h) SOUNDとSASI BIOSは無い
BANK E				ECDB_9067	空白	C84D_F5F5		ハイレゾSYSTEM
BANK F				C5B6_70F3	空白	EF80_7820		ハイレゾSYSTEM

BANK	US	無印	Ce	Ce2/Cs2	Ts	備考
BANK 0	1B43_EABD	55B7_F3AE	BFD1_00CC	BFD1_00CC	BFD1_00CC	機種依存
BANK 1	F2A2_62B0	F2A2_62B0	D056_2AF8	D056_2AF8	D056_2AF8	SOUND BIOS(4000h)
BANK 2	EB9E_116D	6B93_C29F	5A7A_FB00	1281_8A14	1281_8A14	SOUND BIOS(0000h) SCSI BIOS(4000h) SASI BIOS(7000h) ↑US/無印/Ceには無い
BANK 3	D8E9_E8BD	C7BA_BDFD	B168_5891	14EA_FF42(Ce2) B177_BE6F(Cs2)	2E63_669D	IDE/SYSMENU
BANK 4	7F2F_00F2	6B8B_6327	98C2_6D0E	273E_9E88(Ce2) 4A52_0D31(Cs2)	AF5E_BBAA	ITF MAIN
BANK 5	4E32_081E	4E32_081E	4E32_081E	4E32_081E	4E32_081E	N88BASIC
BANK 6	B09C_8382	47D9_02F9	3608_9498	6D16_0F28	D8C2_8956	SYSTEM
BANK 7	E679_0884	E925_0A00	B98B_45DA	CDDC_C2FC	EBC9_A2BD	SYSTEM
BANK 8	空白	空白	空白	空白	空白
BANK 9	空白	空白	空白	空白	空白
BANK A	空白	空白	空白	空白	空白
BANK B	空白	空白	空白	空白	空白
BANK C	空白	空白	空白	空白	空白
BANK D	空白	空白	空白	空白	空白
BANK E	空白	空白	空白	空白	空白
BANK F	空白	空白	空白	空白	空白

この世代のPC-98にとってROMを書き換える最大の目的は「IDEハードディスクの容量制限撤廃」でしたが
現在では544MBの壁はIPLwareが、4.3GBの壁は各種ROMアプリケーションの登場により直接本体ROMに手を入れる
必要が無くなりました

書き換え可能なSCSI-BIOSを持つＣバスSCSIボードに「ヤドカリ」する形で、各種パッチプログラムがまりもさんの
ページで多数公開されています→●システム上の制限を解除するソフトウェア

ＣバスSCSIボードにヤドカリするタイプは、ROMの空きスペースが限られている為にあまり大きなコードは置けませんが
4.3GB超のストレージを接続してもハングアップしないパッチ(Div0ROMパッチ)により、4.3GBまでは使用可能なので
現在のPC-98の使用用途からすると十分な容量だと思います
