PM-DOCE98/DOP Rev.B取扱説明書(BOOTH版)

この度はPC-98DO+専用内蔵SASIインターフェース変換＆マウント基板「PM-DOCE98/DOP」を
お買い上げいただきありがとうございます

この基板は、NECのPC-9801＆PC-8801ハイブリッド機である「PC-98DO+」の内蔵SASI-HDDスペースに
SxSIエミュレーションテクノロジーである「RaSCSI」または「変換番長」を内蔵し、SCSIボードで
埋まりがちな貴重な1つしかないＣバススロットを開放することができます
(内蔵SASIインターフェースを使用できるのは98モードのみとなります、88モードでは使用できません)

この変換基板の他に
	あいぼむプロダクツ製「RaSCSI Adapter Lite」＋RaspberryPI(3/4/Zero)
	すきま工房製 RaSCSI ダイレクトリンクシールド(50ピン版)＋ Raspberry PI Zero専用
	クラシックPC研究会製「変換番長シリーズ」＋コンパクトフラッシュ
のどれかが必要になります。別途ご用意をお願いします

付属内容物一覧

PM-DOCE98/DOP基板本体	1個	固定用スペーサー	4個
超短50pinフラットケーブル	1個	固定用ネジ(M3)	9個
アクセスLED用信号ケーブル	1個

別途用意するもの
あいぼむプロダクツ製「RaSCSI Adapter Lite」ご使用の場合
「RaSCSI Adapter Lite」本体「Raspberry PI」(3/4/Zero/Model A＋) 「microSDカード」「ペリフェラル4ピン電源分岐ケーブル」 (Ainexの「D2-1501B」やサンワサプライの「TK-PW72N2」など)
すきま工房製「RaSCSIダイレクトリンクシールド」ご使用の場合
「RaSCSIダイレクトリンクシールド」本体「Raspberry PI Zero」(Zero専用) 「microSDカード」＜アクセスLEDを点灯させる場合のみ＞ 2ピンのライトアングルピンヘッダ
クラシックPC研究会製「変換番長シリーズ」ご使用の場合
「変換番長」本体(初代・PROほか) 「コンパクトフラッシュメモリカード」＜アクセスLEDを点灯させる場合のみ＞ 2ピンのストレートピンヘッダ

組み込み方法～「変換番長(PRO)」で使用する場合
組み込み方法～「RaSCSIダイレクトシールド」で使用する場合
組み込み方法～「RaSCSI Adapter Lite」で使用する場合
	１：まずPC-98DO+の筐体カバーを開けますＣバススロットの上、電源ユニット寄りの場所に本来のSASI-HDD(PC-98DO/P-35)を取り付け固定する金属製の”ツメ”が2つありますのでこのツメをマイナスドライバーなどで軽く広げてください
	２：続いてPC-98DO+のフロッピー2ドライブ側に接続されている電源ケーブルを取り外し、用意したペリフェラル4ピン電源分岐ケーブルに接続し片方を元のフロッピードライブに、もう片方はフリーにしておきます
	３：PM-DOCE98/DOP変換基板にスペーサーを取り付けます。基板上に「3.5INCH STORAGE」と書かれている所と枠線がありますのでその外周側のネジ穴に「3.5」と書かれたものがありますのでそこに裏側からネジを通し指で押さえながらスペーサーを仮固定します。その後スペーサーを指やペンチでつまみながらプラスドライバーで「軽く」ネジを締めます(強く締めちゃだめ) スペーサーに取り付けるネジは4本だけです
	４：続いて「RaSCSI Adapter Lite」 (以下：RaSCSI)の準備をします。まずRaSCSIに Raspberry PIを取り付けます。続いて変換基板に付属の超短50pinケーブルをRaSCSIのコネクタに取り付けます RaSCSIに付属しているネジ類は使用しません
	５：変換基板をPC-98DO+に組み込みますコネクタ類が密集している側の左右に”くぼみ”があります。このくぼみに「１：」で広げたツメを差し込み、前方にスライドさせ基板を差し込みますそしてPC-98DO+の電源ユニット側にぶら下がっている、どこにも接続されていない34pinコネクタ (これが内蔵SASIインターフェースコネクタです)を変換基板のコネクタに接続します。ついでにアクセスLEDケーブルを白いコネクタに接続します
	６：RaSCSIを変換基板に取り付けます。先に超短ケーブルをコネクタに接続します。続いて残りのネジ4個を使ってRaSCSI基板を固定します超短ケーブルのたわみの影響でRaSCSIのネジ穴位置が若干ズレるので、反対側から指で押さえながらネジ穴位置を合わせつつドライバーでネジを固定してください

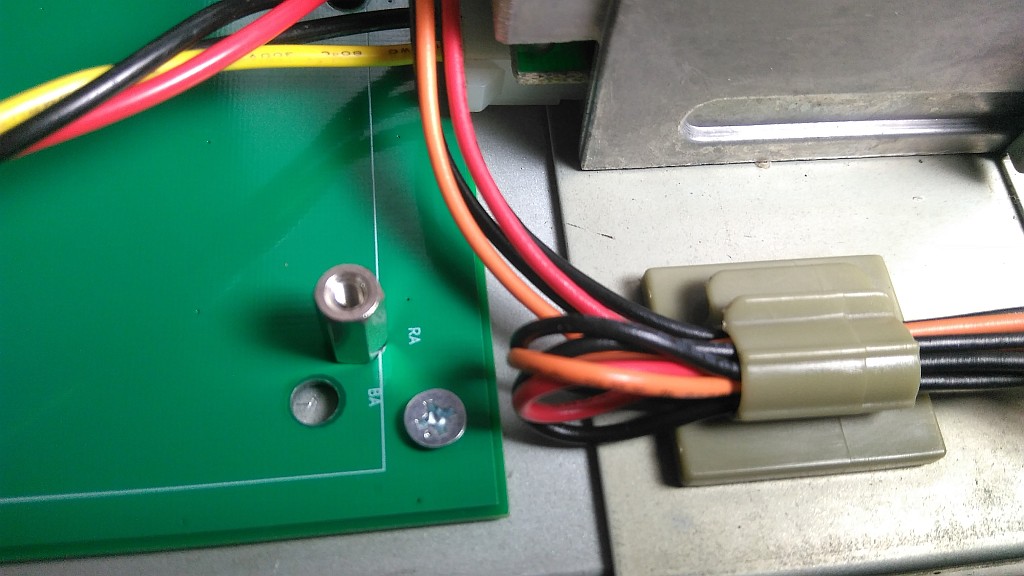

	７：残った最後のネジを変換基板のコネクタ類が密集している所から見て右下にあるネジ穴に差し込み基板自体を固定します。うまくネジ穴が合わない場合はフロッピー2ドライブの電源コネクタを若干持ち上げつつ基板をスライドさせてあげるとうまくネジ穴が合うと思います注釈：見やすくするためにRaSCSIを外して撮影しています
	８：「２：」でフリーになっていたもう1つのペリフェラル電源コネクタをRaSCSIに接続します

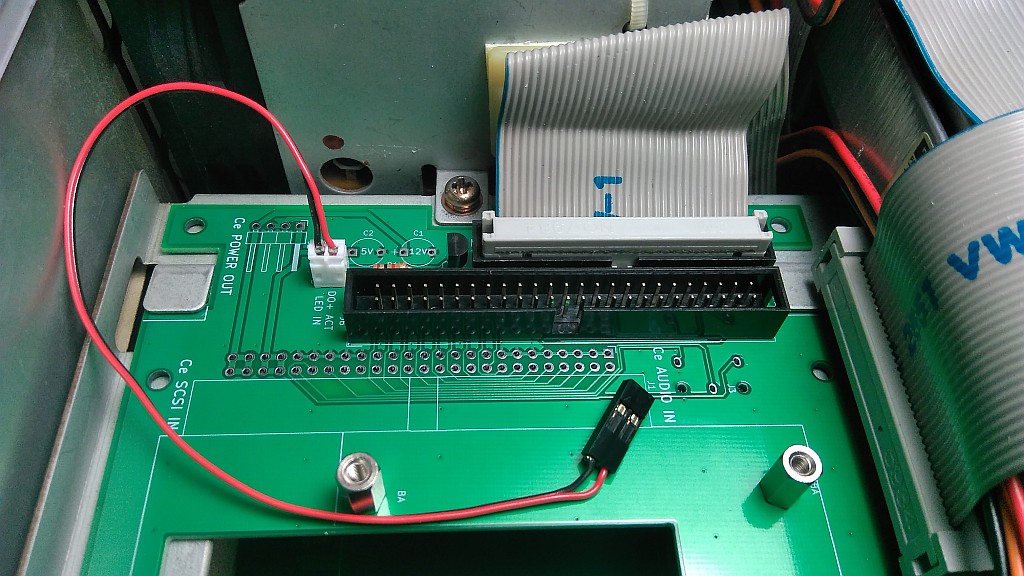

	９：変換基板に先ほど接続したアクセスLED用ケーブルをRaSCSIの「ACT LED」と書かれているヘッダピンに取り付けます赤黒の線が逆だと前面アクセスLEDが点灯しませんので方向をよく確認の上接続してください

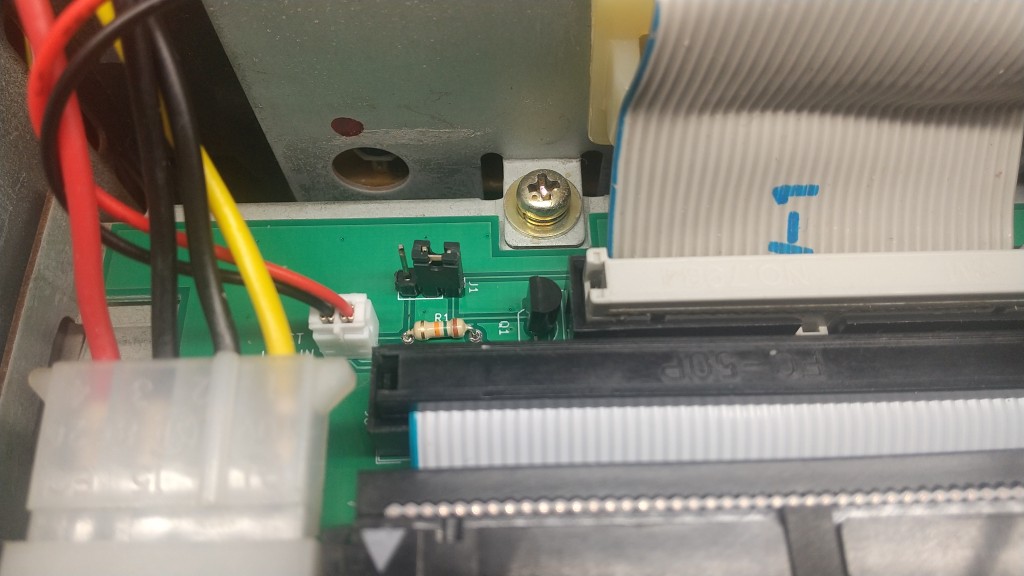

	１０：DO+のSASIコネクタ側にジャンパピンがあります。このジャンパピンを手前から見て右側に挿し替えます(初期は左側に挿さっているはず) このジャンパはアクセスLEDの極性変更ジャンパです SxSIエミュレータによってLED出力仕様が異なるため必要に応じて切り替えてください ※設定が合わないと前面のHDD LEDが点灯しないか点灯しっぱなしの状態になります
	１１：PC-98DO+の本体ディップスイッチSW2-6をOFF(内蔵固定ディスク使用)にします
１２：RaSCSI(この場合はRaSCSI Adapter Liteの方ではなくGIMONS氏が開発されたSxSIエミュレーターソフトウェアのほうのRaSCSIを指す）の設定を行います PC-9801のSASI-HDD設定は動作・設定情報が少ないのもあって、動かすまでの敷居が意外と高いですそんなわけで、リンク先にベアメタル版使用という条件は付きますが、設定済みブランクディスクイメージ (40MB)と導入方法を記したページを用意しました。設定済みブランクディスクイメージをmicroSDカードにコピーし、RaSCSIの公式ページ(GIMONS DEVELOPER WORKS)からベアメタル用プログラムをダウンロードしてRaspberry PIに挿せば、特に難しい設定も必要なくPC-98DO+側からはHDDとして認識されると思います PC-98DO/P＋RaSCSI(ベアメタル版)の設定方法
１３：PC-98DO+を98モードのフロッピーディスクで起動し、FORMAT.EXEなどで「固定ディスク」の表示が確認できれば、PM-DOCE98/DOP＋RaSCSI Adapter Lite組合せでの内蔵SASIインターフェースが動いています、成功おめでとうございます！

末尾の注意事項へ

組み込み方法～「RaSCSIダイレクトリンクシールド」で使用する場合
	１：まずPC-98DO+の筐体カバーを開けますＣバススロットの上、電源ユニット寄りの場所に本来のSASI-HDD(PC-98DO/P-35)を取り付け固定する金属製の”ツメ”が2つありますのでこのツメをマイナスドライバーなどで軽く広げてください
	２：続いてPC-98DO+のフロッピー2ドライブ側そばにバンドで束ねられた本来のSASI-HDD用電源ケーブルがありますので、これをバンドから外して広げておいてください
	３：PM-DOCE98/DOP変換基板にスペーサーを取り付けます。基板上に「3.5INCH STORAGE」と書かれている所と枠線がありますのでその外周側のネジ穴に「3.5」と書かれたものがありますのでそこに裏側からネジを通し指で押さえながらスペーサーを仮固定します。その後スペーサーを指やペンチでつまみながらプラスドライバーで「軽く」ネジを締めます(強く締めちゃだめ) スペーサーに取り付けるネジは4本だけです
	４：続いて「RaSCSIダイレクトリンクシールド」 (以下：RaSCSI DLS)の準備をします。まずRaSCSI DLSにRaspberry PI Zeroを取り付けます。続いて変換基板に付属の50pinケーブルをRaSCSI DLSのコネクタに取り付けます RaSCSI DLSに付属しているネジ類は使用しません公式ではRaSCSI Zeroのみ取り付けれるそうですが形状的にModel A＋も取り付けれそうです(未確認) (Raspberry PI 3B+/4B+は物理的に無理)

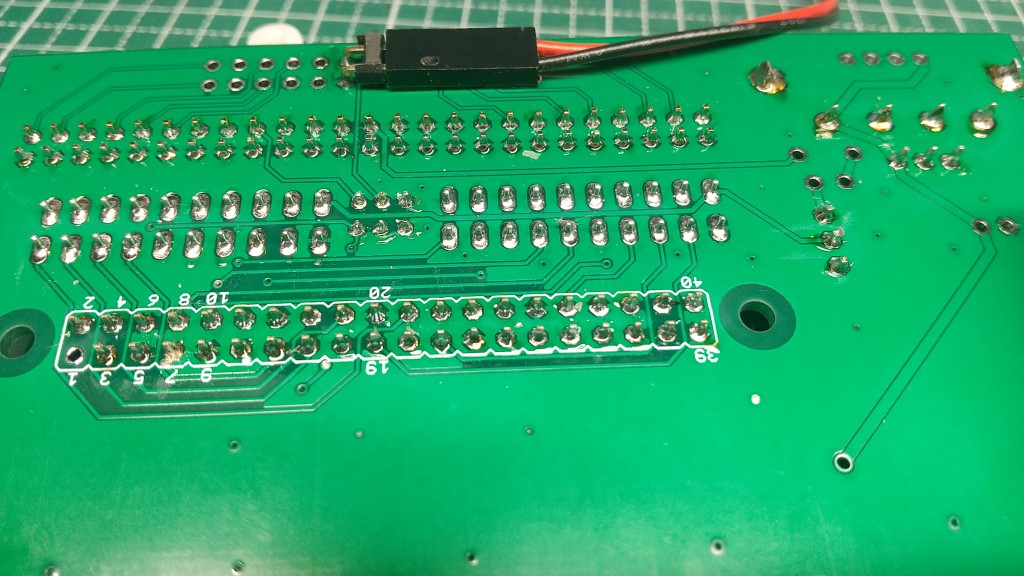

	ＥＸ：RaSCSI DLSのアクセスLEDピン増設 RaSCSI DLSは元々X68000シリーズへの装着を想定されているため、98で使うには少々手直しするところがあります。手直ししなくても基本的な動作には問題ありませんが、DO+前面のHDDアクセスランプが点灯しないなどの弊害がありますので気になる人は各自でLED用ピンをハンダづけしてくださいピンの取付場所は、50ピン版では使われていない 26ピンコネクタパターンの矢印のところ(16ピン) に直接ライトアングルピンヘッダをハンダづけしてください。裏側がコネクタなので貫通はできないですが、ピンの根元にちょっとハンダをたらして固定するくらいで充分です使うピンは必ずライトアングルで、ストレートだと RaSCSI DLSを変換基板に固定できなくなります
	５：変換基板をPC-98DO+に組み込みますコネクタ類が密集している側の左右に”くぼみ”があります。このくぼみに「１：」で広げたツメを差し込み、前方にスライドさせ基板を差し込みますそしてPC-98DO+の電源ユニット側にぶら下がっている、どこにも接続されていない34pinコネクタ (これが内蔵SASIインターフェースコネクタです)を変換基板のコネクタに接続します。ついでにアクセスLEDケーブルを白いコネクタに接続します
	６：RaSCSI DLSを変換基板に取り付けます。先に超短ケーブルをコネクタに接続します。続いて残りのネジ2個を使ってRaSCSI DLS基板を固定します取り付けるネジ穴は、左右4つづつあるネジ穴のうち SCSIコネクタから見て2番目です。超短ケーブルのたわみの影響でRaSCSI DLSのネジ穴位置がズレるので、反対側から指で押さえながらネジ穴位置を合わせつつドライバーでネジを固定して下さい (RaSCSI DLSの反発が相当あるので力がいります) 上のスペーサー4個に対して何でネジ2個？と思われると思いますが、基板の高さ安定のためです
	ＥＸ：上のアクセスLED用ピンヘッダを増設している場合は先立ってコネクタを写真のように挿し込んでおいてください。先にネジ止めしてしまうとコネクタを挿し込むのが大変です(というか無理)
	７：残ったネジのうち１つを変換基板のコネクタ類が密集している所から見て右下にあるネジ穴に差し込み基板自体を固定します。うまくネジ穴が合わない場合はフロッピー2ドライブの電源コネクタを若干持ち上げつつ基板をスライドさせてあげるとうまくネジ穴が合うと思います注釈：見やすくするためにRaSCSIを外して撮影しています
	８：RaSCSI DLSに電源コネクタを接続しますこのコネクタもX68000シリーズに応じた3ピンコネクタなので、通常の4ピンタイプフロッピーミニコネクタとはちょっと形が異なります DO+の2ドライブ目側にある、本来のSASI-HDDに電源を供給するコネクタを結束から外しRaSCSI DLSに接続します。その際に気を付けるのは、必ず橙の線をコネクタから浮かせることです、この橙の線は12V線です、うっかり1ピンずれて接続すると発煙 or 燃えます電源ケーブルを接続の際はよく確認をお願いします
	９：DO+のSASIコネクタ側にジャンパピンがあります。このジャンパピンを手前から見て右側に挿し替えます(初期は左側に挿さっているはず) このジャンパはアクセスLEDの極性変更ジャンパです SxSIエミュレータによってLED出力仕様が異なるため必要に応じて切り替えてください ※設定が合わないと前面のHDD LEDが点灯しないか点灯しっぱなしの状態になります
	１０：PC-98DO+の本体ディップスイッチSW2-6をOFF(内蔵固定ディスク使用)にします
１１：RaSCSI(この場合はRaSCSIダイレクトリンクシールドの方ではなくGIMONS氏が開発された SxSIエミュレーターソフトウェアのほうのRaSCSIを指す）の設定を行います PC-9801のSASI-HDD設定は動作・設定情報が少ないのもあって、動かすまでの敷居が意外と高いですそんなわけで、リンク先にベアメタル版使用という条件は付きますが、設定済みブランクディスクイメージ (40MB)と導入方法を記したページを用意しました。設定済みブランクディスクイメージをmicroSDカードにコピーし、RaSCSIの公式ページ(GIMONS DEVELOPER WORKS)からベアメタル用プログラムをダウンロードしてRaspberry PIに挿せば、特に難しい設定も必要なくPC-98DO+側からはHDDとして認識されると思います PC-98DO/P＋RaSCSI(ベアメタル版)の設定方法
１２：PC-98DO+を98モードのフロッピーディスクで起動し、FORMAT.EXEなどで「固定ディスク」の表示が確認できれば、PM-DOCE98/DOP＋RaSCSI DLS組合せでの内蔵SASIインターフェースが動いています、成功おめでとうございます！

末尾の注意事項へ

組み込み方法～「変換番長(PRO)」で使用する場合

	１：まずPC-98DO+の筐体カバーを開けますＣバススロットの上、電源ユニット寄りの場所に本来のSASI-HDD(PC-98DO/P-35)を取り付け固定する金属製の”ツメ”が2つありますのでこのツメをマイナスドライバーなどで軽く広げてください
	２：続いてPC-98DO+のフロッピー2ドライブ側そばにバンドで束ねられた本来のSASI-HDD用電源ケーブルがありますので、これをバンドから外して広げておいてください
	３：PM-DOCE98/DOP変換基板にスペーサーを取り付けます。基板上に「2.5INCH STORAGE」と書かれている所と枠線がありますのでその外周側のネジ穴に「2.5」と書かれたものがありますのでそこに裏側からネジを通し指で押さえながらスペーサーを仮固定します。その後スペーサーを指やペンチでつまみながらプラスドライバーで「軽く」ネジを締めます(強く締めちゃだめ) スペーサーに取り付けるネジは4本だけです
	４：続いて「変換番長」の準備をします。変換番長に PM-DOCE98/DOPに付属の超短50pinケーブルをコネクタに取り付けます
	ＥＸ：変換番長のアクセスLEDピン増設変換番長には標準で外部アクセスLED信号を接続するピンがありません。付けなくても基本的な動作には問題ありませんが、DO+前面のHDDアクセスランプが点灯しないなどの弊害がありますので気になる人は各自でLED用ピンをハンダづけしてください使うピンは必ずストレートで、ライトアングルだと変換番長の右下ネジ穴に変換基板を固定できなくなります(ネジ無しでもいいならライトアングル可)
	５：変換基板をPC-98DO+に組み込みますコネクタ類が密集している側の左右に”くぼみ”があります。このくぼみに「１：」で広げたツメを差し込み、前方にスライドさせ基板を差し込みますそしてPC-98DO+の電源ユニット側にぶら下がっている、どこにも接続されていない34pinコネクタ (これが内蔵SASIインターフェースコネクタです)を変換基板のコネクタに接続します。ついでにアクセスLEDケーブルを白いコネクタに接続します
	６：変換番長を変換基板に取り付けます。先に超短ケーブルをコネクタに接続します。続いて残りのネジ 4個を使って変換番長を固定します。超短ケーブルのたわみの影響で変換番長のネジ穴位置が若干ズレるので反対側から指で押さえながらネジ穴位置を合わせつつドライバーでネジを固定してください
	７：残った最後のネジを変換基板のコネクタ類が密集している所から見て右下にあるネジ穴に差し込み基板自体を固定します。うまくネジ穴が合わない場合はフロッピー2ドライブの電源コネクタを若干持ち上げつつ基板をスライドさせてあげるとうまくネジ穴が合うと思います注釈：見やすくするために変換番長を外して撮影しています
	８：「２：」で広げておいたSASI-HDD用電源コネクタを変換番長に接続します。形状が若干異なりますが挿し込むことができます
	ＥＸ：変換基板に先ほど接続したアクセスLED用ケーブルを変換番長の「- LED +」と書かれているヘッダピンに取り付けます(-が黒・+が赤) 赤黒の線が逆だと前面アクセスLEDが点灯しませんので方向をよく確認の上接続してください変換番長のLED用ピン穴にピンをハンダづけしていない場合は線をどこかに束ねておいてください
	９：DO+のSASIコネクタ側にジャンパピンがあります。このジャンパピンを手前から見て右側に挿し替えます(初期は左側に挿さっているはず) このジャンパはアクセスLEDの極性変更ジャンパです SxSIエミュレータによってLED出力仕様が異なるため必要に応じて切り替えてください ※設定が合わないと前面のHDD LEDが点灯しないか点灯しっぱなしの状態になります
	１０：PC-98DO+の本体ディップスイッチSW2-6をOFF(内蔵固定ディスク使用)にします
１１：変換番長の設定を行います PC-9801のSASI-HDD設定は動作・設定情報が少ないのもあって、動かすまでの敷居が意外と高いですそんなわけで、リンク先に変換番長PROの設定済みブランクディスクイメージ(40MB)と導入方法を記したページを用意しました。設定済みブランクディスクイメージをコンパクトフラッシュにコピーし変換番長に挿せば特に難しい設定も必要なくPC-98DO+側からはHDDとして認識されると思います (旧版変換番長はコンパクトフラッシュを独自ファイルシステムでフォーマットしています) PC-98DO/P＋変換番長PROの設定方法
１２：PC-98DO+を98モードのフロッピーディスクで起動し、FORMAT.EXEなどで「固定ディスク」の表示が確認できれば、PM-DOCE98/DOP＋変換番長組合せでの内蔵SASIインターフェースが動いています、成功おめでとうございます！
	おまけ：変換番長(旧)のアクセスLEDピン写真のように線を繋いでください。あと極性変更ジャンパは左側(デフォルト)でOKです変換番長はターミネータ抵抗の設置が必要ありませんまた、バスパワースイッチは「OFF」でOKです (元々SASIはバスパワーが供給されていないので)

PM-DOCE98/DOPをPC-98DO+で使用する際の制限事項

PC-98DO+で内蔵SASIインターフェースを使用する場合は、SASIというハードディスクインターフェースの
規格上、最大認識容量は40MBまでとなります

またSASI規格ではハードディスクは最大40MBが2台まで接続できることになっておりますが、PC-98DO+の内蔵
SASIインターフェースは2台設定を行っても1台分しか認識されません

PM-DOCE98/DOPやRaSCSIや変換番長の制限というより、PC-98DO+の内部的な制限ですね

そういう仕様なので、40MB以上の容量を使いたい場合はディスクイメージの動的な切替で対応してください

謝辞
PC-98DO+のSASIインターフェース・ピンアサインの原案となった「ASAYAN-TOWN」のあさヤン様 https://www.asayan-town.com/ 内蔵用RaSCSI変換基板である「RaSCSI Adapter Lite」を開発された、あいぼむプロダクツ様 http://products.aibom.net 内蔵用RaSCSI変換基板である「RaSCSIダイレクトシールド」を開発された、すきま工房様 https://sukima-studio.booth.pm/ 変換番長ほか、クラシックPCに応用の効く色々な周辺ハードを開発されているクラシックPC研究会様 https://classicpc.org/ そして「RaSCSIテクノロジー」というクラシックＰＣにとって一番の悩みの種であるストレージ問題の解決に大革命を起こした「GIMONS DEVELOPER WORKS」のGIMONS 様 http://retropc.net/gimons/index.html この場を借りてお礼を申し上げます

謝辞

PC-98DO+のSASIインターフェース・ピンアサインの原案となった「ASAYAN-TOWN」のあさヤン様
https://www.asayan-town.com/

内蔵用RaSCSI変換基板である「RaSCSI Adapter Lite」を開発された、あいぼむプロダクツ様
http://products.aibom.net

内蔵用RaSCSI変換基板である「RaSCSIダイレクトシールド」を開発された、すきま工房様
https://sukima-studio.booth.pm/

変換番長ほか、クラシックPCに応用の効く色々な周辺ハードを開発されているクラシックPC研究会様
https://classicpc.org/

そして「RaSCSIテクノロジー」というクラシックＰＣにとって一番の悩みの種であるストレージ問題の
解決に大革命を起こした「GIMONS DEVELOPER WORKS」のGIMONS 様
http://retropc.net/gimons/index.html

この場を借りてお礼を申し上げます
