| 対応機種 |
|---|
|
・PC-9801RA2/RA5/RX2/RX5/RA21/RA51/RS21/RS51/RX21/RX51 ・PC-9801DA2/DA5/DA7/DS2/DS5/DX2/DX5(3.5インチ/5インチモデル) ・PC-98RL2/RL5/RL21/RL51/GS PC-9801VM11 |

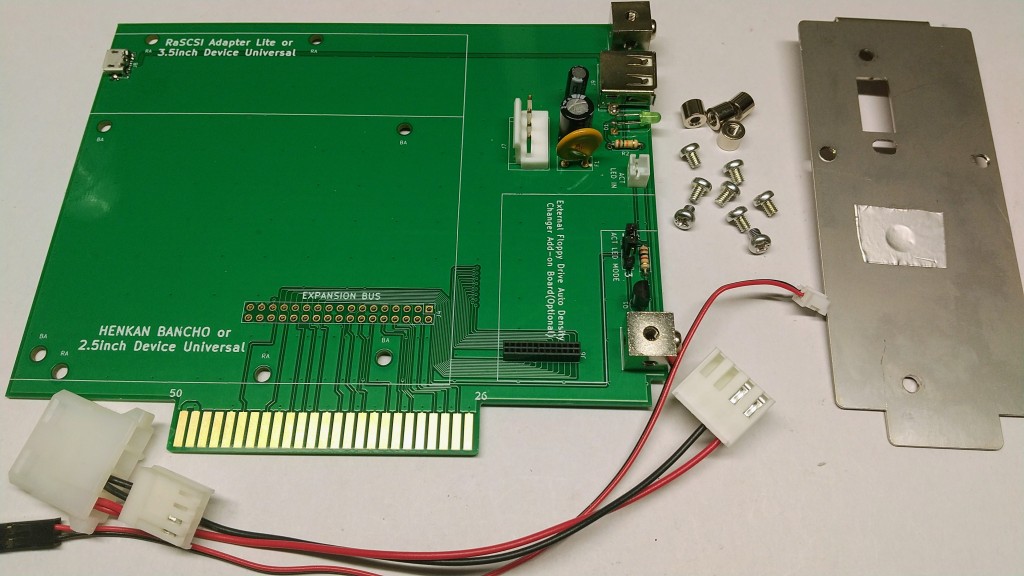

| 付属内容物一覧 | |||
|---|---|---|---|
| |||
| PM-DOCE98/RD基板本体 | 1個 | 電源ケーブル(5V専用) | 1個 |

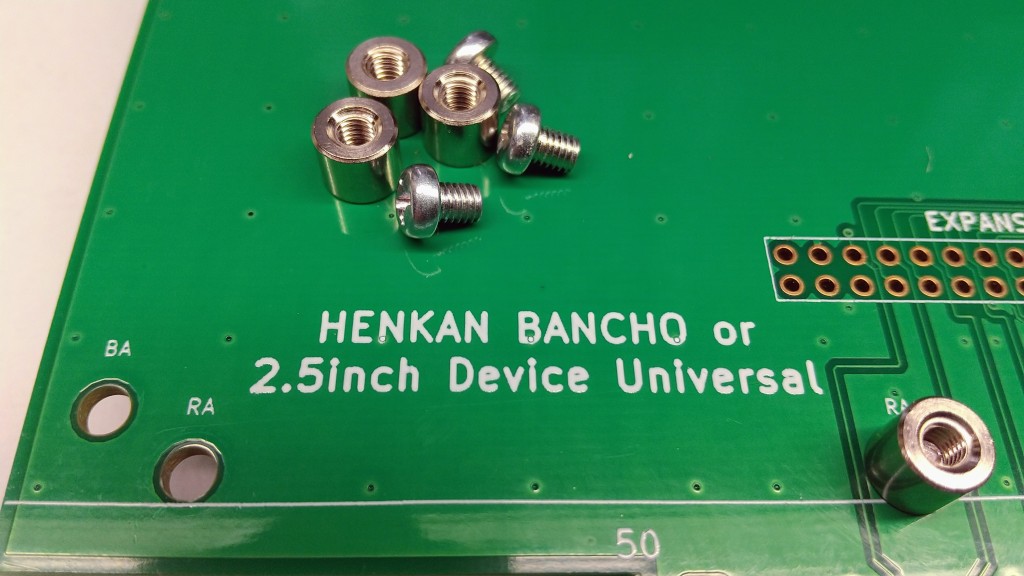

| アクセスLED用信号ケーブル | 1個 | ドライブ固定用ネジ(M3 4mm) | 8個 |
| ドライブ固定用スペーサー(M3 5mm) | 4個 | 基板固定ブラケット | 1個 |
| 取扱説明書(本書) | 1個 | ||
| 別途用意するもの | |
|---|---|
|
「ストレージマウンタ」なのでSCSIかIDE信号を別途どこからか引き込む必要があります IDE機器を使用できるIDE-98は現在では入手が現実的ではないので、内蔵コネクタ(パターン)を 持つSCSIボードをお勧めします(アイ・オー・データのSC-98IIIやBUFFALOのIFC-NNなど) | |
|
内蔵コネクタを持つＣバス接続のSCSIボード 新しい世代のSCSIボードでパターンはあれど、標準でコネクタを 持つものは無いので各自でスルーホールを抜いてSCSIコネクタを ハンダ付する必要があります。地味に難易度が高いです (左の写真はアイ・オー・データのSC-98III改造版) |
|

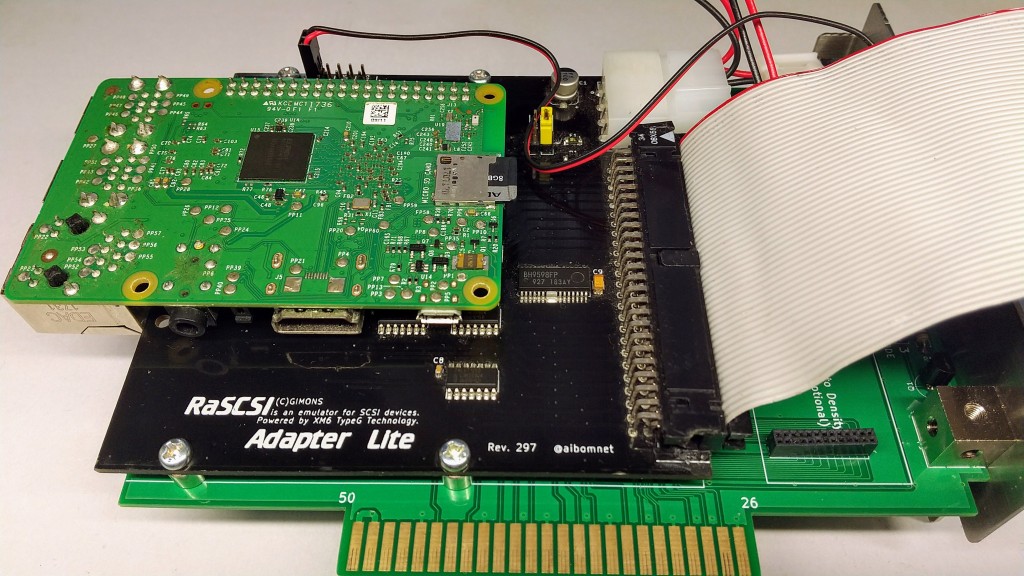

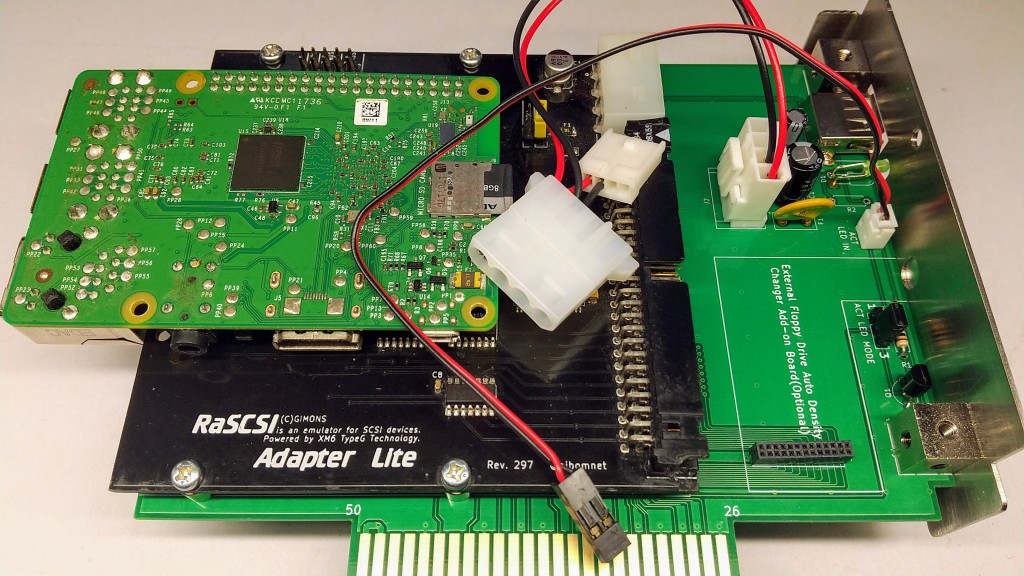

SCSI-HDD相当の動作をする内蔵ストレージ (写真はあいぼむプロダクツ製RaSCSI Adapter Lite) ほかには・・・ 変換番長PRO・ SCSI2SD・ SD AztecMonster など SCSIエミュレータ系は転送速度が1～2MB/sくらいなので、 高速転送SCSIの速度を生かすには機械駆動SCSIの大容量品か SCSI2SD V6 or SD(CF) AztecMonsterが良い (MS-DOSを使う限りではあまり気にする必要はないと思います) |
| その他：50芯のSCSIフラットケーブル。適切な長さにカットして自分で作ると結線がスマートになる | |
|
構造上、機械式のネイティブSCSIハードディスクを搭載することができますが、動作品の入手性と別途 12Vの電源を必要とすること、ハードディスクの重さに基板が耐えられるか未知数なのでお勧めしません | |
| その他機能説明 | |
|---|---|
|

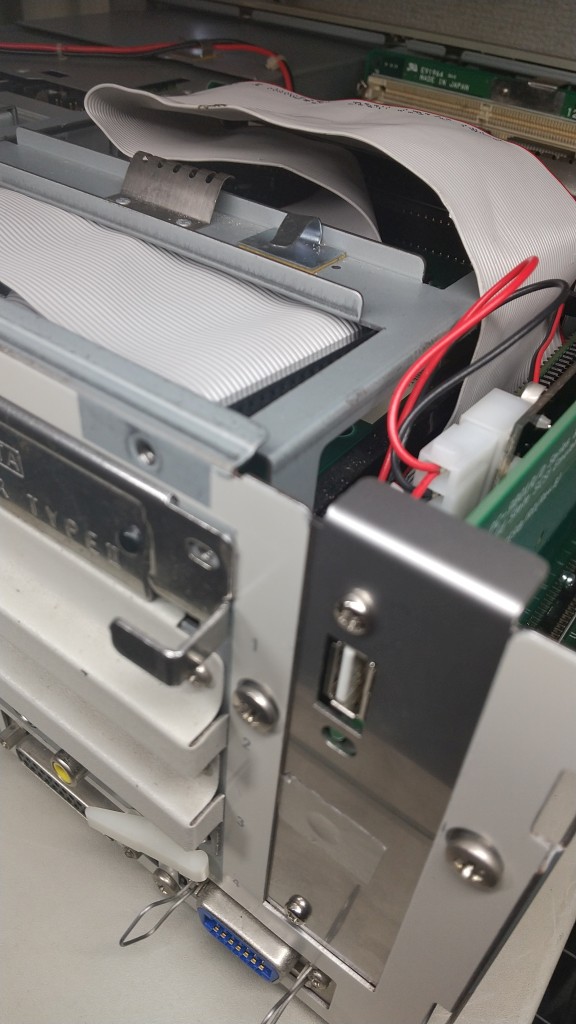

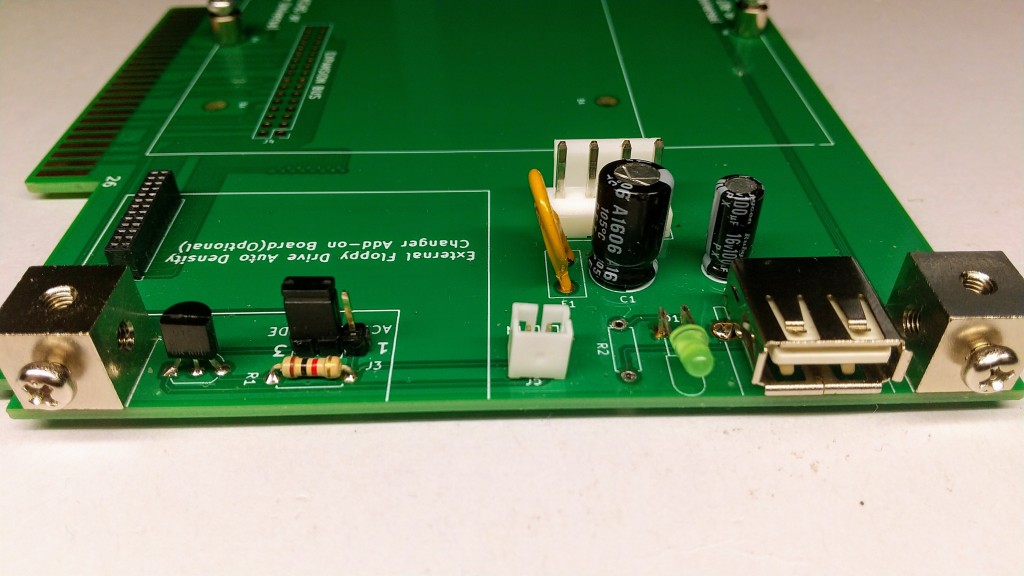

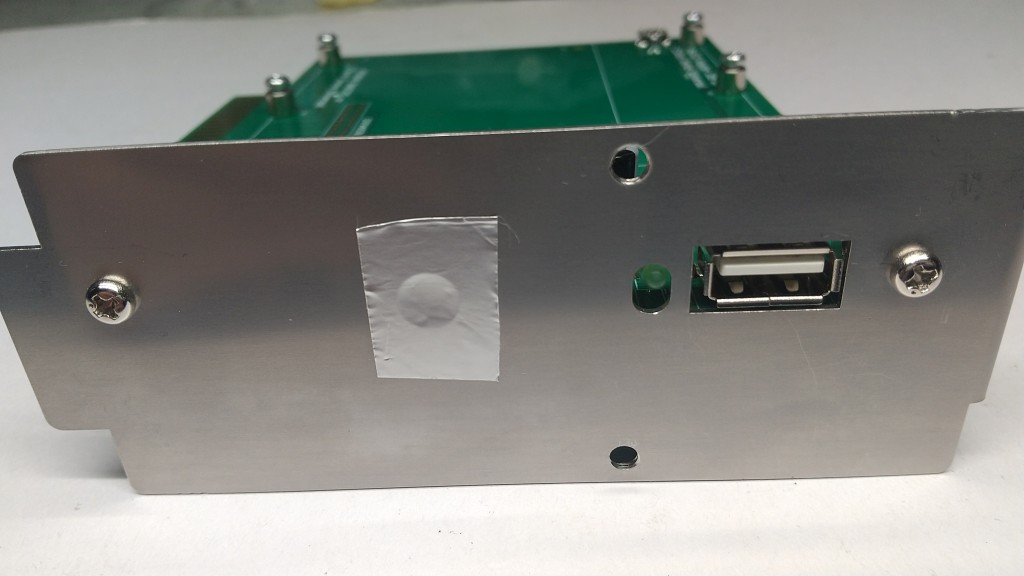

外部：USB-Aコネクタ 標準使用では「給電専用」です。使える電力は5V 500mA 以下です。FB98-FDSPへの電力供給などにお使いください Raspberry PIなどへの給電用途などには使わないでください、電源保護回路が働きます 内部microUSBコネクタにRaspberry PIなどのUSB I/Oを接続 すると外部データ通信ポートとして使用できます |

|
内部：microUSB-Bコネクタ 主に内部からのUSB I/Oを外部のUSB-Aコネクタを通してパス スルーします。RaSCSIを「OSモード」で運用する際 Raspberry PIからのUSB I/Oを外部に出力して使用することを 想定しています 市販の短いmicroUSBケーブルを用いてRaspberry PIからの USB信号を接続してください microUSBコネクタが過剰な力に弱いので接続時注意 注：「OSモード」 Raspberry Pi OS上でRaSCSIが動いている状態 |
|
外部：緑色LED USB-Aコネクタが上記Raspberry PIに接続されている時は 「データ通信可能」として点灯します |
|
内部：FB98-EXCHAD用アドオンボードコネクタ 別売りの2HD/2DD自動切換え＆「のっぺらボード機能」付加 アドオンボード「FB98-EXCHAD」を取り付けるコネクタ です。取付の際にはジャック穴を隠している目隠しテープをはが してください |
| 補足説明(電力関係) |
|---|
|
「ハードディスク専用スロット」土台コネクタの給電能力が不明な為、Ｃバススロットと同じくらいということで 電力計算しています。よって、Cバススロットに拡張ボードをたくさん増設した状態だと、PC-9801やストレージ が動作不安定になる可能性があります 特にRaSCSIのOSモードは土台コネクタからの給電ではまず動きません
Raspberry PIのOSモードでの消費電力は思った以上に大きいです

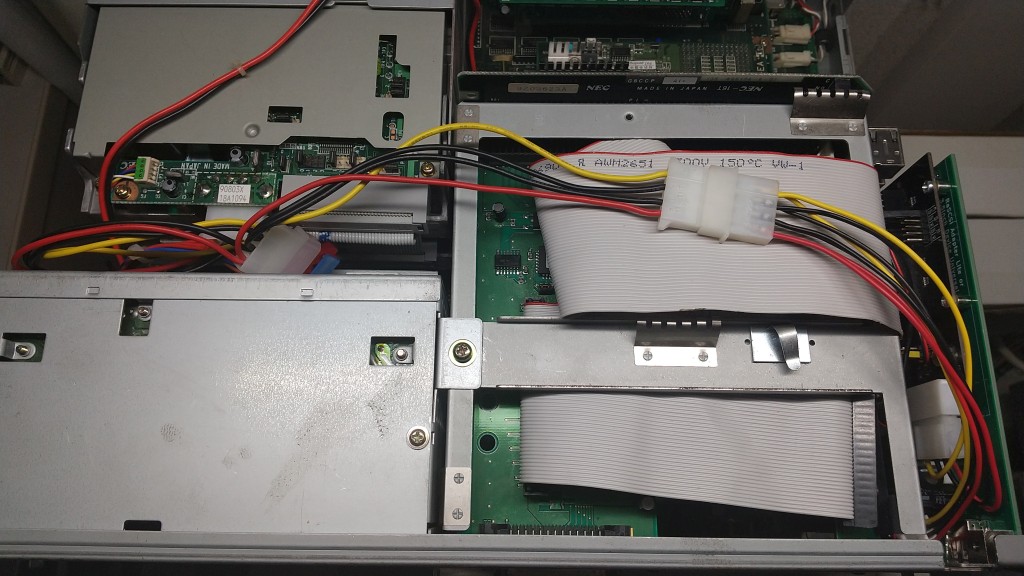

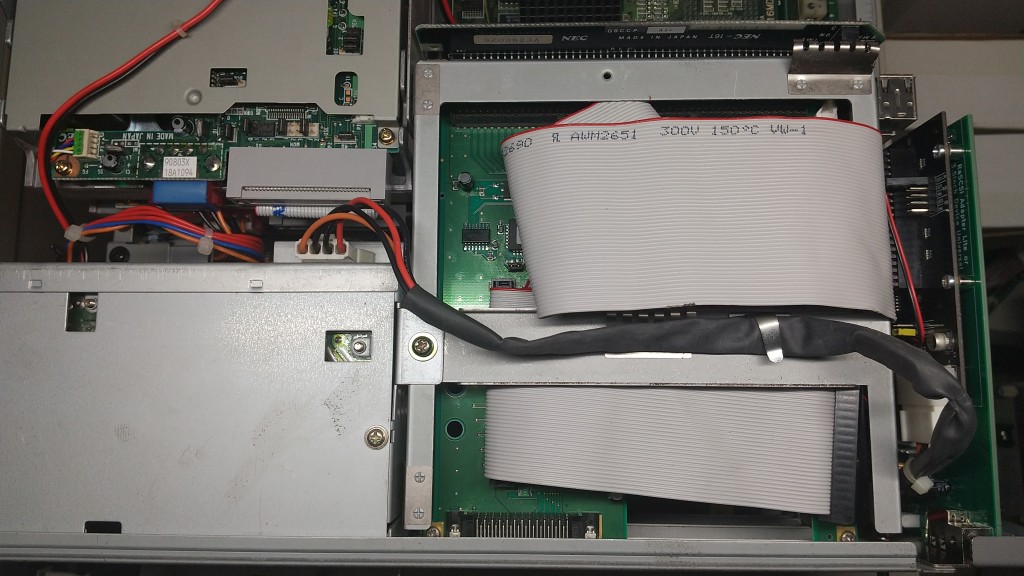

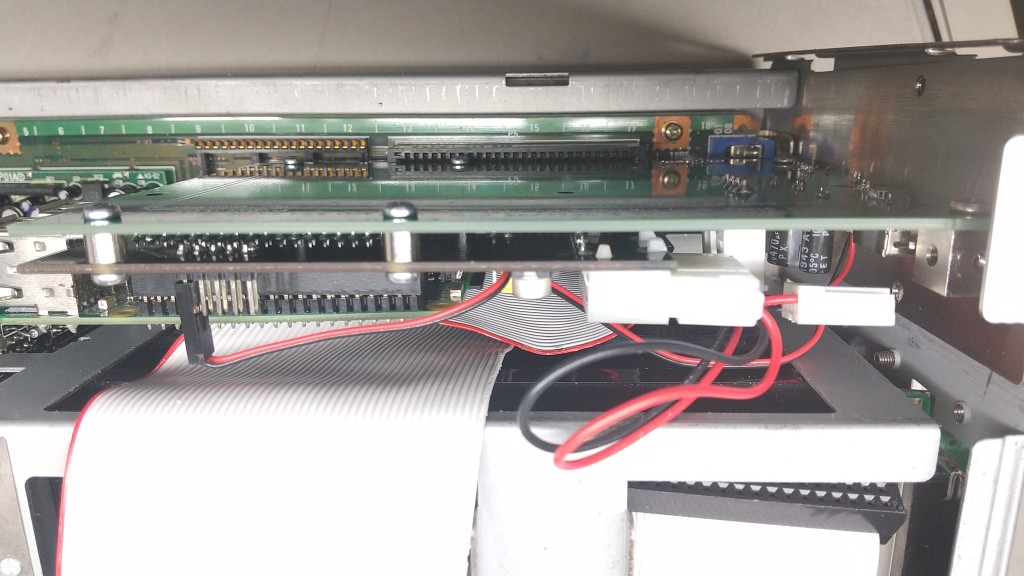

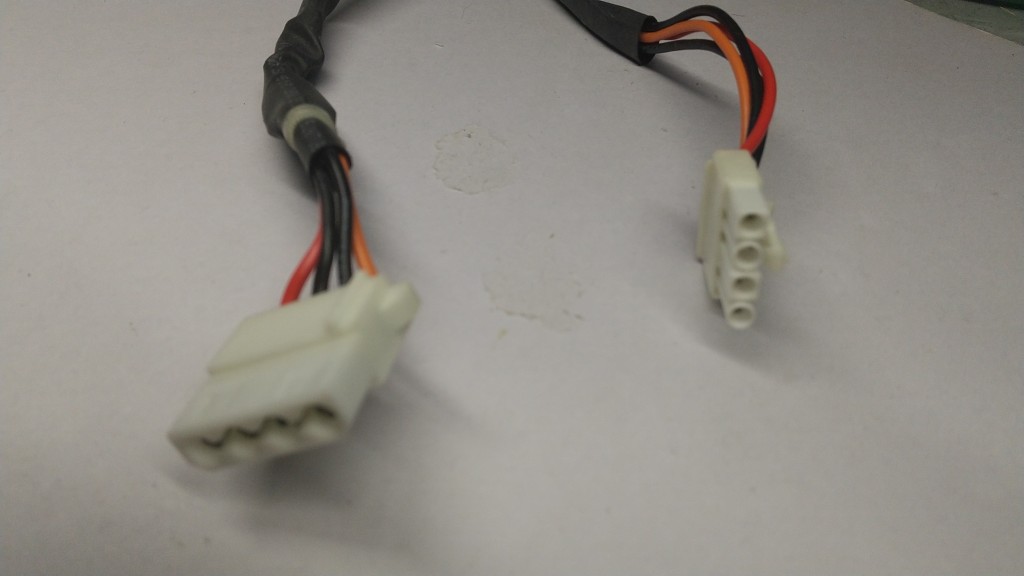

ちなみにベアメタル版RaSCSIや変換番長などは土台コネクタからの給電でそれなりに動きます 動作が不安定／動かない場合は、PM-DOCE98/RD基板上の電源コネクタをストレージから切り離し、 PC-9801内部のペリフェラル4ピン電源から市販の延長ケーブルなどを使用して給電してください 元々のSASI-HDD用電源ケーブルがある場合はそれを、無い場合は5インチフロッピードライブの 電源から分岐して給電してください(SASI-HDD用給電ケーブルは片方が特殊なんです)  5インチフロッピードライブの電源コネクタの1つを市販の二股電源ケーブルを接続し片方をドライブへ もう片方は恐らくPM-DOCE98/RDまで届かないと思うので、もう1つ延長ケーブルを用いて接続する  標準のSASI-HDD用の電源ケーブルがあれば、それをそのまま使ってPM-DOCE98/RDへ接続できる  このケーブルは片方のコネクタが特殊な形をしているので市販品では代用が効かないのが悩み 次回ロットを生産することがあったら、この辺の仕様が大きく変わるかもしれません もしくはケーブルだけ何かの手段で頒布するとか 標準で4ピンペリフェラルコネクタを持たないPC-9801DA/DS/DXの3.5インチＦＤＤユーザーの方は ご相談ください(3.5インチモデルゆえ、3.5インチフロッピー用のミニ電源コネクタなので) |
