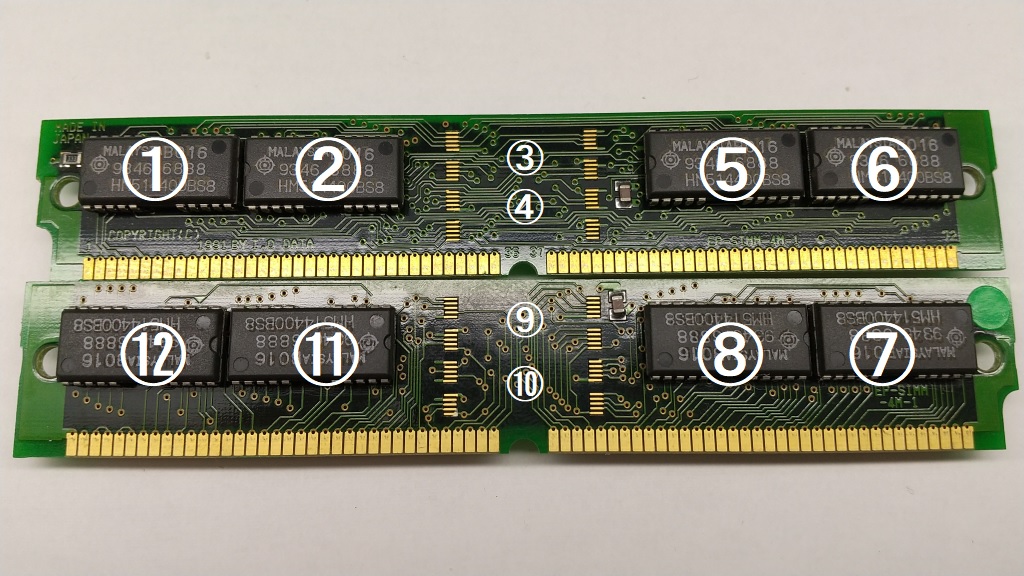

EPSON 98互換機独自仕様デスクトップSIMM、写真はアイ・オー・データのEP-SIMM-4M
データバス幅は32bitなのに、2枚単位で増設しないと認識しない機種がある(PCRB01メモリボード)
JEDEC SIMMとはピンアサインが異なるが、NECの54や61SIMMのように
電源ピンまで異なるわけではなく
ある程度互換性があるため、挿しても認識しないだけで燃えたり発煙したりはしない
正直、EPSON 98互換機に関しては「にわか」であまり詳しくないのでサラリと流していきます
EP-SIMM-4M SIMMピンアサイン
|
SIMM仕様：1M word×4bit(1チップ512KiB)×8=4MiB
|
| ピン |
信号 |
備考 |
JEDEC |
|
ピン |
信号 |
備考 |
JEDEC |
| 01 |
|
|
GND |
|
37 |
Parity DIN |
チップ9(DIN) |
NC |
| 02 |
D0 |
チップ1(D0) |
D0 |
|
38 |
Parity DIN |
チップ10(DIN) |
NC |
| 03 |
D16 |
チップ7(D0) |
D16 |
|
39 |
GND |
|
GND |
| 04 |
D1 |
チップ1(D1) |
D1 |
|
40 |
CAS#0 |
チップ1,2,3(CAS) |
CAS#0 |
| 05 |
D17 |
チップ7(D1) |
D17 |
|
41 |
CAS#2 |
チップ4,7,8(CAS) |
CAS#2 |
| 06 |
D2 |
チップ1(D3) |
D2 |
|
42 |
CAS#3 |
チップ10,11,12(CAS) |
CAS#3 |
| 07 |
D18 |
チップ7(D3) |
D18 |
|
43 |
CAS#1 |
チップ5,6,9(CAS) |
CAS#1 |
| 08 |
D3 |
チップ1(D2) |
D3 |
|
44 |
RAS#0 |
チップ1,2,3,5,6(RAS) |
RAS#0 |
| 09 |
D19 |
チップ7(D2) |
D19 |
|
45 |
Parity DOUT |
チップ9(DOUT) |
RAS#1 |
| 10 |
VCC |
|
VCC |
|
46 |
OE# |
チップ1,2,5,6,7,8,11,12 |
A12 |
| 11 |
WE#2 |
チップ7,8(WE#) |
NC |
|
47 |
WE#1 |
チップ5,6(WE) |
WE# |
| 12 |
A0 |
パラレル接続 |
A0 |
|
48 |
Parity DOUT |
チップ10(DOUT) |
A13 |
| 13 |
A1 |
パラレル接続 |
A1 |
|
49 |
D8 |
チップ5(DO) |
D8 |
| 14 |
A2 |
パラレル接続 |
A2 |
|
50 |
D24 |
チップ11(D0) |
D24 |
| 15 |
A3 |
パラレル接続 |
A3 |
|
51 |
D9 |
チップ5(D1) |
D9 |
| 16 |
A4 |
パラレル接続 |
A4 |
|
52 |
D25 |
チップ11(D1) |
D25 |
| 17 |
A5 |
パラレル接続 |
A5 |
|
53 |
D10 |
チップ5(D3) |
D10 |
| 18 |
A6 |
パラレル接続 |
A6 |
|
54 |
D26 |
チップ11(D3) |
D26 |
| 19 |
WE#0 |
チップ1,2(WE#) |
A10 |
|
55 |
D11 |
チップ5(D2) |
D11 |
| 20 |
D4 |
チップ2(D0) |
D4 |
|
56 |
D27 |
チップ11(D2) |
D27 |
| 21 |
D20 |
チップ8(D0) |
D20 |
|
57 |
D12 |
チップ6(D0) |
D12 |
| 22 |
D5 |
チップ2(D1) |
D5 |
|
58 |
D28 |
チップ12(D0) |
D28 |
| 23 |
D21 |
チップ8(D1) |
D21 |
|
59 |
VCC |
|
VCC |
| 24 |
D6 |
チップ2(D3) |
D6 |
|
60 |
D29 |
チップ12(D1) |
D29 |
| 25 |
D22 |
チップ8(D3) |
D22 |
|
61 |
D13 |
チップ6(D1) |
D13 |
| 26 |
D7 |
チップ2(D2) |
D7 |
|
62 |
D30 |
チップ12(D3) |
D30 |
| 27 |
D23 |
チップ8(D2) |
D23 |
|
63 |
D14 |
チップ6(D3) |
D14 |
| 28 |
A7 |
パラレル接続 |
A7 |
|
64 |
D31 |
チップ12(D2) |
D31 |
| 29 |
A9 |
パラレル接続 |
A11 |
|
65 |
D15 |
チップ6(D2) |
D15 |
| 30 |
VCC |
|
VCC |
|
66 |
WE#3 |
チップ11,12(WE) |
NC |
| 31 |
A8 |
パラレル接続 |
A8 |
|
67 |
PD0 |
4MBは67,68,69,70 |
PD0 |
| 32 |
Parity DOUT |
チップ3(DOUT) |
A9 |
|
68 |
PD1 |
L,L,L,L |
PD1 |
| 33 |
Parity DOUT |
チップ4(DOUT) |
RAS#3 |
|
69 |
PD2 |
|
PD2 |
| 34 |
RAS#2 |
チップ4,10(RAS#) |
RAS#2 |
|
70 |
PD3 |
|
PD3 |
| 35 |
Parity DIN |
チップ4(DIN) |
NC |
|
71 |
A10 |
パラレル接続 |
NC |
| 36 |
Parity DIN |
チップ3(DIN) |
NC |
|
72 |
GND |
|
GND |
アドレス線上はA10まであるので、16Mbitチップを使えばシングルサイドながら16MBのSIMMが
作れそうな気がするが？(製品ベースでは8MBまでのSIMMが存在する) ベースボード依存かも
